嵌入式内部可编程模块

围绕 S3C2440 的 “存储 - IO - 中断 - 定时 - 通信 - 模数转换” 六大核心模块，都是嵌入式硬件操作的基础，且模块间相互依赖（如 GPIO 需配合中断实现按键响应，DMA 需配合 UART 提升传输效率）

嵌入式开发的核心是 “寄存器配置 + 时序控制”，所有模块操作最终都落实到 “地址映射→寄存器位操作→硬件响应” 的流程；即“功能→寄存器→代码” 的对应关系。

S3C2440

S3C2440 是三星推出的经典 ARM9 架构微处理器

• 基于 ARM920T 内核（RISC 精简指令集），支持 16/32 位指令执行

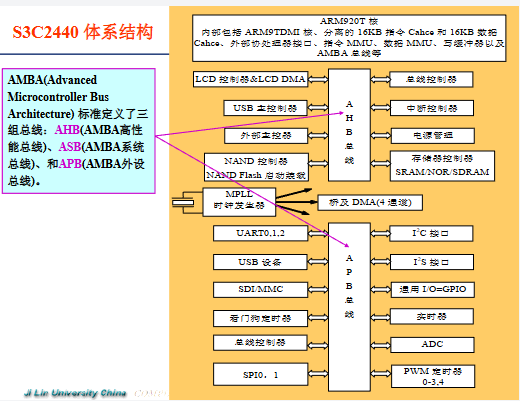

• 采用 AMBA 2.0 总线（AHB 高性能总线 + APB 外设总线 + ASB系统总线）
• ARM920T实现了MMU，AMBA总线和哈佛结构高速缓冲体系结构

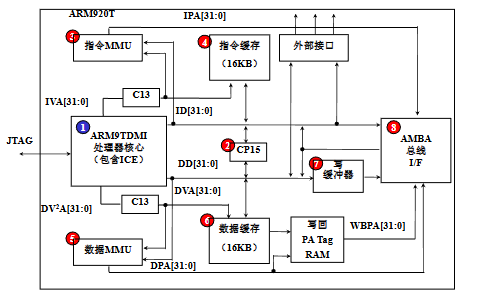

ARM920内核

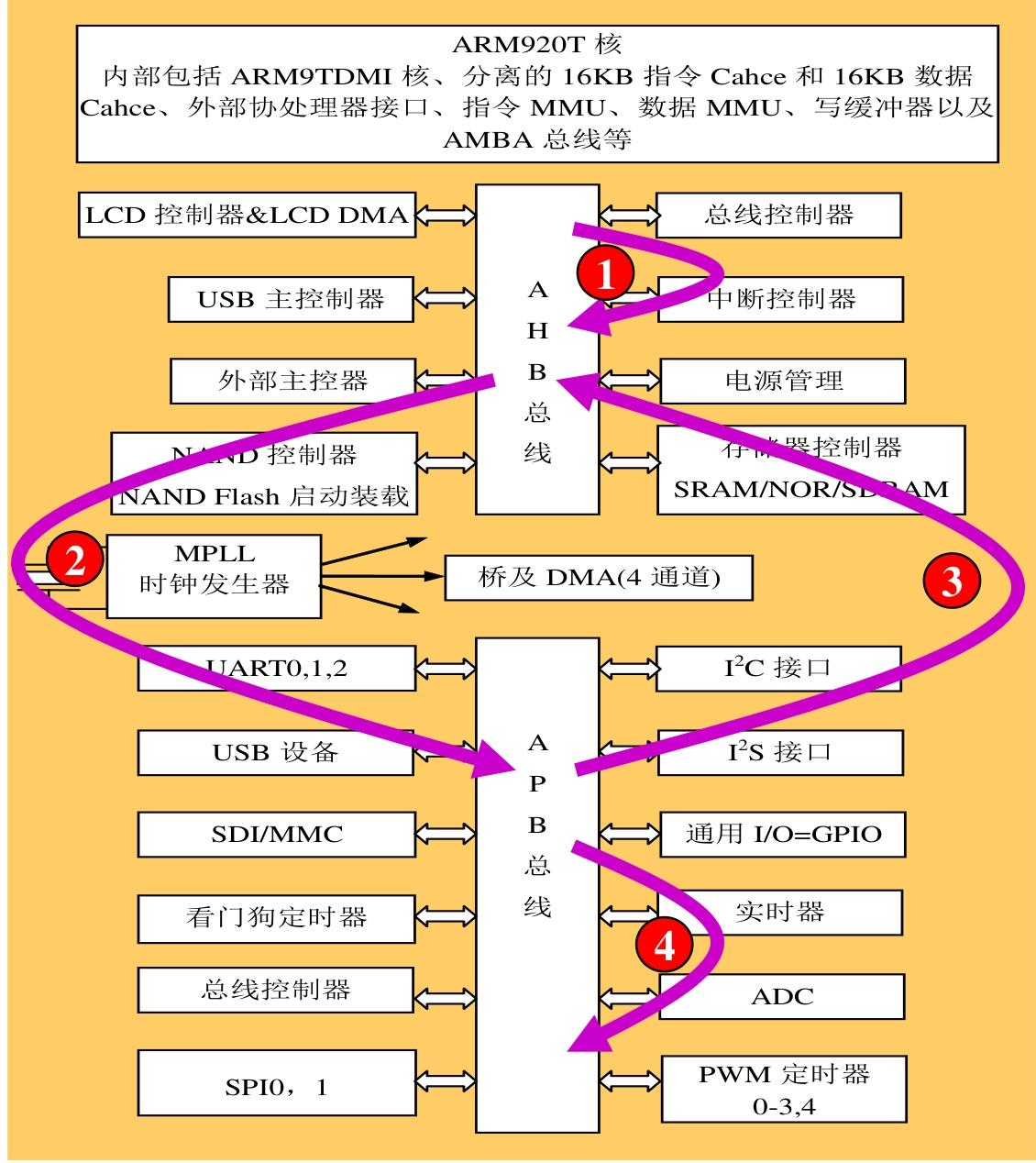

S3C2440 体系结构：

• 存储控制：支持 NOR/NAND Flash 启动（内置 4KB 启动缓冲区），8 个存储 Bank（共 1GB 地址空间），兼容 SRAM、SDRAM 等存储器件，支持大小端。
• 显示接口：LCD 控制器支持 STN（最高 4096 色）和 TFT（最高 16M 色）屏幕，适配常见的 320×240、640×480 等分辨率。
• 通信接口：3 路 UART（带 64B FIFO，支持 IrDA 红外通信）、2 路 SPI、1 路 IIC（多主机支持）、1 路 IIS（音频）、2 路 USB 主机 + 1 路 USB 设备（1.1 版）、SD/MMC 卡接口。
• 数据采集与控制：8 通道 10 位 ADC（模数转换，最高 500Kbps）+ 触摸屏接口、4 路 PWM 定时器、看门狗定时器、RTC 实时时钟（带日历 / 闹钟）。
• 扩展能力：130 个通用 I/O 口（支持复用）、24 路外部中断、4 通道 DMA（解放 CPU，提升数据传输效率）、摄像头接口（最高 4096×4096 像素输入）。共60个中断源

存储器控制器

S3C2440 把 “存储控制模块” 集成在芯片内部，相当于给外部所有存储器配了一个 “专属管家”

• 在访问存储单元时，可能采取平板式的地址映射机制对其进行读写，或需要使用虚拟地址对其进行读写。
• ARM处理器中引入了存储管理单元（MMU）来管理存储系统。

分清 “嵌入式场景下各类存储器的用途差异”

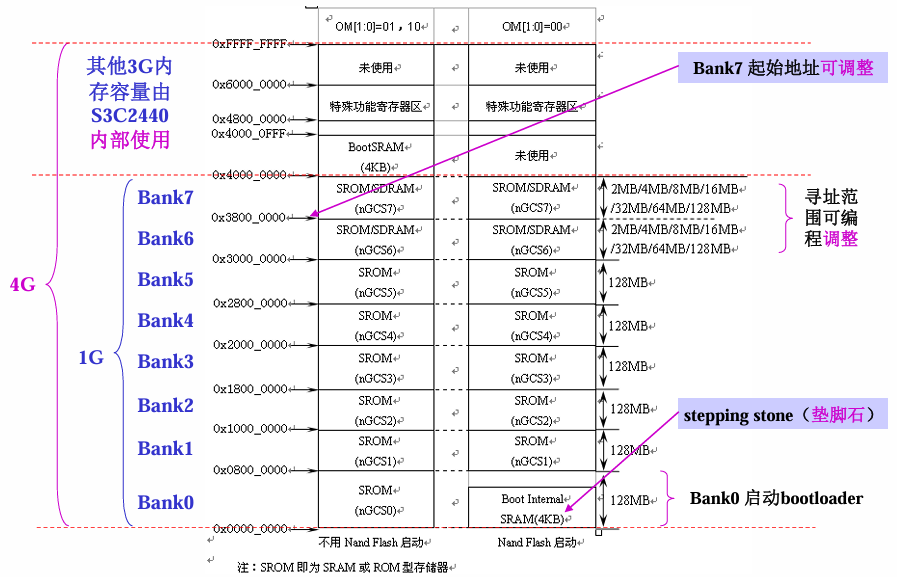

S3C2440 复位后存储器映射：

引脚 OM[1:0] 设置

OM [1] 和 OM [0] 是 S3C2440 的硬件引脚（需在硬件设计时接高 / 低电平），直接决定复位后 Bank0 的工作模式

[!tip]

Steppingstone 的作用（NAND 启动的核心）

NAND Flash 的物理特性是 “不能片上运行代码（XIP）”，但成本低、容量大，因此 S3C2440 设计了 4KB 的 Steppingstone（内置 SRAM）：

• 当 OM [1:0]=00（NAND 模式）时，复位后硬件自动完成：
  1. 从 NAND Flash 的起始地址读取前 4KB 的 bootloader 代码；
  2. 把代码拷贝到 Steppingstone（地址映射为 0x00000000~0x00000FFF）；
  3. CPU 跳转到 0x00000000，执行 Steppingstone 中的代码；
• 这段 4KB 代码的核心任务：初始化 SDRAM，然后把 NAND Flash 中剩余的 bootloader / 内核镜像拷贝到 SDRAM，完成 “接力启动”。

存储器控制器特殊功能寄存器（SFR）

13 个寄存器按功能可分为 5 组，核心对应外部存储的 “总线宽度→时序→刷新→容量→模式”，复位值决定了上电后的默认状态，实操需按需修改：

1. 总线宽度控制寄存器 BWSCON（0x48000000）

   告诉 CPU“每个 Bank 的存储器是 8/16/32 位宽”，以及是否启用 WAIT 等待信号（适配低速存储器）。

   • 寄存器结构：每个 Bank 占 4 位（STn+WSn+DWn），共 32 位覆盖 Bank7~0（Reserved [0] 保留为 0）。
   • 关键位含义（以 Bank7 为例，其他 Bank 同理）：
     1. ST7（bit31）：是否使用 UB/LB（高 / 低字节控制），0 = 用 nWBE 引脚，1 = 用 nBE 引脚（SRAM 常用）；
     2. WS7（bit30）：WAIT 信号使能，0 = 不启用，1 = 启用（低速存储器需启用，避免数据出错）；
     3. DW7（bit29~28）：总线宽度，00=8bit、01=16bit、10=32bit（必须与硬件接线一致）。
   • 实操示例：Bank0 接 16 位 NOR Flash，配置为 “16bit 宽度 + 不启用 WAIT”→ BWSCON 的 DW0=01（bit5~4）、WS0=0（bit6）。

2. 存储块控制寄存器 BANKCONn（0x48000004 起）

   配置每个 Bank 的访问时序（如地址建立时间、访问周期），时序不匹配会导致读写出错。

3. SDRAM 刷新控制寄存器 REFRESH（0x48000024）

   SDRAM 是动态存储器，需定期刷新才能保留数据，此寄存器配置刷新规则（ROM/SRAM 无需配置）。比如设置刷新模式､刷新周期､刷新计数值｡

4. 存储块大小控制寄存器 BANKSIZE（0x48000028）

   配置 BANK6/7 的 SDRAM 容量，以及 CPU 突发操作、SDRAM 省电模式。

5. SDRAM 模式寄存器 MRSRB6~MRSRB7（0x4800002C/30）

   配置 SDRAM 的工作模式（如写突发长度），复位值不确定，必须手动配置。

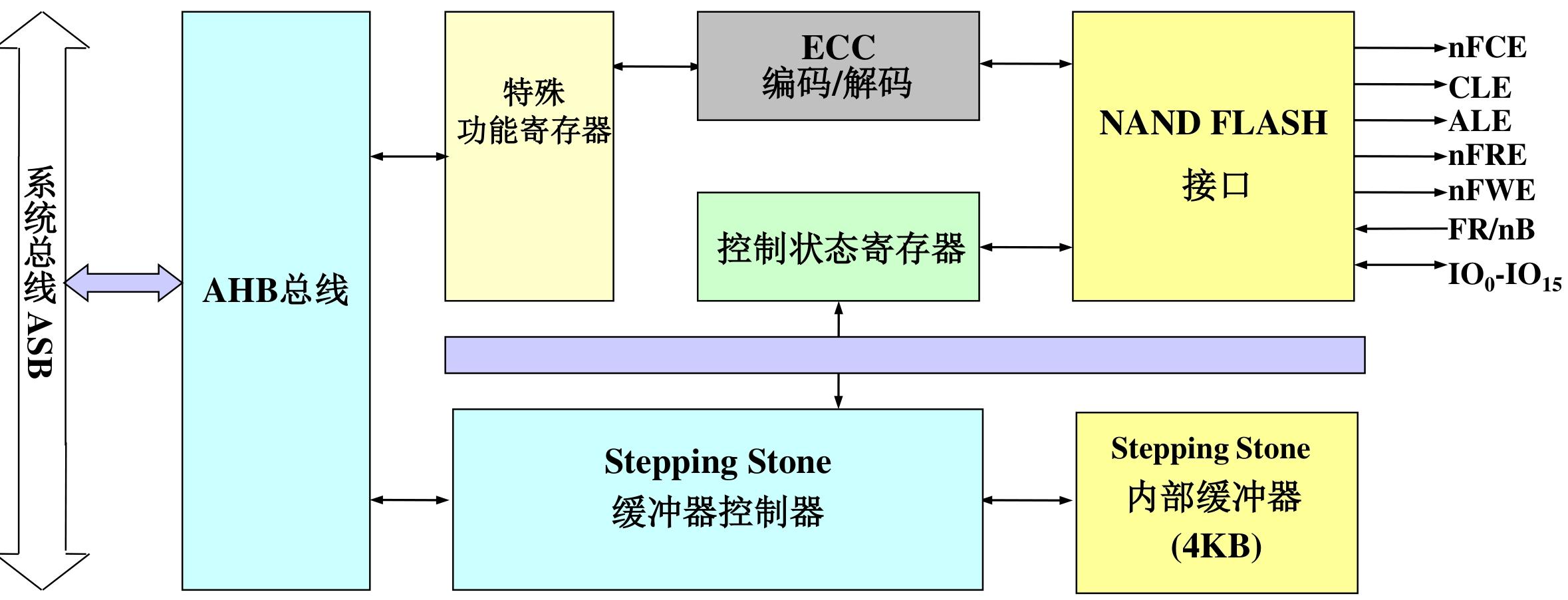

NAND Flash 控制器

S3C2440 的 NAND Flash 控制器是 “低成本大容量存储方案” 的核心，核心解决 “NAND Flash 不能直接运行代码（无 XIP）” 的问题，通过内置缓冲 + 专用时序 / 寄存器，实现启动加载、数据读写和错误校验

NOR vs NAND 核心差异（决定控制器设计）

1. 实现 NAND Flash 启动：通过 Steppingstone 缓冲（4KB 内置 SRAM 缓冲器），让系统能从低成本 NAND Flash 启动；
2. NAND Flash有2种工作模式：自动启动模式、 NAND Flash模式。
   1. 自动启动模式：重启时自动将NAND Flash上的启动代码加载到 4KB的Steppingstone上，然后代码在Steppingstone上执行。
   2. NAND Flash模式（软件模式）：作为一般性存储器，可读可写

1. 启动前硬件引脚配置（OM+GPG 引脚）

1. 时序配置（NFCONF 寄存器）

2. 核心时序参数（控制信号同步，避免读写错误）：

   1. TACLS：CLE/ALE 信号持续时间 = HCLK × TACLS（0~3 可选）；
   2. TWRPH0：nWE/nRE 信号持续时间 = HCLK × (TWRPH0+1)（0~7 可选）；
   3. TWRPH1：数据有效时间 = HCLK × (TWRPH1+1)（0~7 可选）；
3. 示例：HCLK=100MHz（周期 10ns），设 TACLS=1（10ns）、TWRPH0=0（10ns）、TWRPH1=0（10ns），适配大多数 NAND 芯片。

GPIO

GPIO: General Purpose I/O ports,通用输入/输出，即ARM芯片中称为输 入输出端口｡

GPIO 就是芯片上的 “通用电引脚”—— 你可以通过代码控制这些引脚输出高电平（比如 3.3V）或低电平（0V），也能读取外部设备加到引脚上的电平（比如按键按下是低电平、松开是高电平）。

S3C2440的GPIO：130个，分为9组，GPA ~ GPJ，这9组GPIO端口均为多功能端口，端口功能可以编程设置

1. “先配置，后使用” 是铁律

   所有 GPIO 引脚默认可能不是 “普通输入 / 输出” 功能（比如 GPA 组默认是地址总线），必须在程序一开始（主程序运行前）配置对应的 “控制寄存器”（比如 GPFCON、GPGCON），选定你需要的功能（比如普通 IO、中断、UART 等），否则引脚不会按预期工作。

2. “不用特殊功能，就当普通 IO”：

   如果一个引脚你不用来做 UART、中断、LCD 等特殊功能，就可以把它设为 “普通输入 / 输出”，和 51 单片机的 IO 口完全一样用。

3. 分组的意义

   9 组 GPIO（GPA~GPJ）不是随便分的，每组有 “主打功能”：

   • GPA：地址总线 / 片选信号（主要输出并且只能作为输出口，几乎不用作普通 IO）；
   • GPF/GPG：支持外部中断（常用作按键中断、传感器中断）；
   • GPC/GPD：LCD 接口（接显示屏的行 / 列驱动）；
   • GPH：UART/USB 等通信接口；
   • GPJ：摄像头接口；

   分组的目的是让硬件接线更规整，比如接 LCD 就优先用 GPC/GPD，接按键中断就优先用 GPF/GPG。

GPIO（GPA~GPJ）的完整功能

• 功能 1（兜底）：所有引脚默认支持「普通输入 / 输出」（和 51 单片机 IO 口一样，控电平、读信号）；
• 功能 2/3（专用）：为特定外设设计的 “专属接口”（如 LCD、UART、中断），是嵌入式开发的核心配置；
• 排他性：一个引脚同一时间只能选一种功能（比如 GPD8 要么当普通 IO，要么当 LCD 的 VD16，要么当 SPI 的 SPIMISO1）。

通过每组端口的「控制寄存器」（如 GPACON、GPBCON）配置 “功能选择位”（每引脚占 2~4 位），锁定所需功能。

端口A~J的引脚功能

1. 端口 A（GPA）：系统底层控制专用（23 引脚）

   • 普通输出口（仅能输出高低电平）

   • ① NAND Flash 控制：GPA17=CLE（命令锁存）、GPA18=ALE（地址锁存）、GPA19=nFWE（写允许）、GPA20=nFRE（读允许）、GPA22=nFCE（片选）；

     ② 地址总线：GPA0~11=ADDR0、ADDR16~26（外部存储地址）；12位

     ③ Bank 片选：GPA12~16=nGCS1~5（外部存储 Bank1~5 选择）

2. 端口 B（GPB）：DMA / 定时器专属（11 引脚）

   • 普通输入 / 输出（无限制）

   • ① DMA 请求 / 响应：GPB5~10=nXBACK/nXBREQ/nXDACK0/1/nXDREQ0/1（DMA 传输的触发 / 应答信号）；

     ② 定时器输出：GPB0~3=TOUT0~3（PWM 波形输出）、GPB4=TCLK0（定时器时钟）

3. 端口 C（GPC）：LCD 控制 + 低 8 位数据（16 引脚）

   • 普通输入 / 输出

   • ① LCD 控制信号：GPC0=LEND、GPC1=VCLK（像素时钟）、GPC2=VLINE（行同步）、GPC3=VFRAME（场同步）等；

     ② LCD 数据：GPC8~15=VD0~VD7（LCD 低 8 位像素数据）

4. 端口 D（GPD）：LCD 高 16 位数据 + SPI 复用（16 引脚）

   • 普通输入 / 输出
   • LCD 高 16 位数据：GPD0~15=VD8~23（和 GPC 的 VD0~7 组成 24 位 LCD 数据）
   • PI1 接口：GPD8=SPIMISO1、GPD9=SPIMOSI1、GPD10=SPICLK1；SPI 片选：GPD14=nSS1、GPD15=nSS0

5. 端口 E（GPE）：通信外设 “一站式”（16 引脚）

   • 普通输入 / 输出

   • ① SPI0：GPE11=SPIMISO0、GPE12=SPIMOSI0、GPE13=SPICLK0；

     ② SD 卡：GPE5=SDCLK、GPE6=SDCMD、GPE7~10=SDDAT0~3；

     ③ IIC：GPE14=IICSCL、GPE15=IICSDA；

     ④ IIS 音频：GPE0=I2SLRCK、GPE1=I2SSCLK、GPE2=CDCLK、GPE3=I2SSDI、GPE4=I2SSDO

   • AC97 音频：GPE0=AC_SYNC、GPE1=AC_BIT_CLK、GPE2=AC_nRESET、GPE3=AC_SDATA_IN、GPE4=AC_SDATA_OUT

6. 端口 F（GPF）：核心外部中断（8 引脚）

   • 普通输入 / 输出
   • 外部中断 EINT0~7：GPF0=EINT0、GPF1=EINT1…GPF7=EINT7

7. 端口 G（GPG）：扩展外部中断 + UART/SPI（16 引脚）

   • 普通输入 / 输出
   • 外部中断 EINT8~23：GPG0=EINT8、GPG1=EINT9…GPG15=EINT23（GPG4 额外支持 LCD_PWREN，LCD 电源控制）
   • UART1 流控：GPG9=nRTS1、GPG10=nCTS1、GPG11=TCLK1；SPI1：GPG5=SPIMISO1、GPG6=SPIMOSI1、GPG7=SPICLK1

8. 端口 H（GPH）：UART 通信 + 时钟输出（11 引脚）

   • 普通输入 / 输出

   • ① UART 通信：GPH2=TXD0、GPH3=RXD0（UART0，调试首选）；GPH4=TXD1、GPH5=RXD1（UART1）；GPH6=TXD2、GPH7=RXD2（UART2）；

     ② 时钟输出：GPH8=UEXTCLK、GPH9=CLKOUT0、GPH10=CLKOUT1

   • UART 流控：GPH0=nCTS0、GPH1=nRTS0（UART0）；GPH6=nRTS1、GPH7=nCTS1（UART2）

9. 端口 J（GPJ）：摄像头接口专用（13 引脚）

   • 普通输入 / 输出

   • 摄像头全套接口：

     ① 数据：GPJ0~7=CAMDATA0~7；

     ② 控制：GPJ8=CAMPCLK（像素时钟）、GPJ9=CAMVSYNC（场同步）、GPJ10=CAMHREF（行同步）、GPJ11=CAMCLKOUT（摄像头时钟）、GPJ12=CAMRESET（摄像头复位)

[!note]

• 系统底层（启动 / NAND）→ 找 GPA；
• LCD 显示 → 找 GPC+GPD；
• UART 调试 → 找 GPH（优先 GPH2/3=UART0）；
• 中断 → 核心中断找 GPF，扩展中断找 GPG；
• 通信外设（SD/IIC/SPI）→ 找 GPE；
• 摄像头 → 找 GPJ；
• DMA / 定时器 → 找 GPB；
• 普通 IO（LED / 按键）→ 优先用未被专用功能占用的 GPB/GPE/GPG 引脚。

端口配置寄存器

• 通过编程设置端口控制寄存器，以决定使用每个I/O引脚的哪种功能
• I/O端口的状态（如输入/输出、数据线是否挂起），用户也需要通过编程设置控制寄存器来确定

S3C2440有9个端口，每个端口一般对应3个寄存器（端口A只有2个）：

1. 端口 A（GPA）：无内部上拉，侧重系统控制

1. 端口 B（GPB）：支持 DMA / 定时器功能

1. 端口 C（GPC）：LCD 接口专用

1. 端口 D（GPD）：LCD 高 16 位数据 + SPI 复用

1. 端口 E（GPE）：多通信外设集中区

1. 端口 F（GPF）：核心外部中断源

1. 端口 G（GPG）：扩展中断 + UART/SPI 复用

1. 端口 H（GPH）：UART 通信 + 时钟输出

1. 端口 J（GPJ）：摄像头接口专用

[!note]

1. 地址规律：每组端口寄存器地址连续，间隔 4 字节（如 ***CON→***DAT→*UP 依次递增 4 字节）；同时GPA的起始地址为0x5600_0000，GPB为0x5600_0010，即每个端口的寄存器地址相差0x10**
2. 复位值特点：控制寄存器复位值多为 0x000000（GPA 为 0x7FFFFF），数据寄存器复位值均不确定，上拉寄存器复位值多为 0x000（GPG 为 0xF800）；
3. 配置顺序：必须先通过***CON 配置引脚功能，再用\*DAT 读写数据，最后按需配置 *UP 控制上拉，顺序错误会导致功能失效；
4. 功能冲突规避：同一引脚同一时间仅能选择一种功能，需提前规划引脚用途，避免复用冲突。

GPIO 其他寄存器

1. 多控制寄存器（MISCCR）：全局功能综合控制

   统筹 USB 模式、时钟输出、电池保护、数据线拉电阻等全局功能，是跨外设的基础控制寄存器。

2. DCLK 控制寄存器（DCLKCON）：外部时钟精准调控

   专门控制外部源时钟 DCLK0 和 DCLK1 的使能、分频、占空比，适配需要精准时钟的外设。

3. 外部中断控制寄存器（EXTINT0~EXTINT2）：中断触发方式配置

   共有3个，分别为EXTINT0、EXTINT1、EXTINT2。对24个外部中断请求信号（ EINT0 ~EINT23）的有效触发方式进 行选择。 EXTINT0地址=0x56000088 ，复位值=0x00000000，可读可写。 EXTINT1地址=0x5600008c ，复位值=0x00000000，可读可写。 EXTINT2地址=0x56000090 ，复位值=0x00000000，可读可写

   每 3 位控制一个中断，支持 5 种模式（000 = 低电平、001 = 高电平、01×= 下降沿、10×= 上升沿、11×= 边沿触发）

   滤波器使能：EXTINT1~EXTINT2 含 FLTENx 位（1 = 使能滤波器，0 = 不使能），配合 EINTFLTn 实现防抖

4. 外部中断过滤寄存器（EINTFLT0~EINTFLT3）：中断防抖控制

   过滤外部中断引脚的抖动信号，确保中断触发稳定（有效电平需保持≥40ns）。

5. 外部中断屏蔽 / 未决寄存器（EINTMSK/EINTPND）：中断状态管理

   控制外部中断的屏蔽与否，并记录中断请求状态，是中断响应的 “开关” 与 “状态指示器”。

   • EINTMSK：位 [4:23] 对应 EINT4~EINT23，0 = 不屏蔽（允许中断），1 = 屏蔽；位 [0:3] 保留。
   • EINTPND：位 [4:23] 对应 EINT4~EINT23，1 = 有中断请求（未处理），0 = 无请求；需手动写 1 清除未决状态。

6. 通用状态寄存器（GSTATUS0~GSTATUS4）：系统状态监测

   读取外部引脚状态、芯片标识、复位原因，保存关键数据，是系统诊断的重要依据。

   • GSTATUS0（0x560000AC）：只读，反映 nWAIT/NCON/RnB/BATT_FLT 引脚实时状态；
   • GSTATUS1（0x560000B0）：只读，芯片 ID 复位值 0x32440001（S3C2440 标识）；
   • GSTATUS2（0x560000B4）：可读可写，记录复位原因（WDTRST = 看门狗复位、SLEEPRST = 节能复位、PWRST = 上电复位）；
   • GSTATUS3~4（0x560000B8/BC）：可读可写，上电复位清空，否则保存数据（可被 nRESET 或看门狗清 0）。

7. 驱动能力控制寄存器（DSC0~DSC1）：I/O 驱动强度调节

   配置地址线、数据线、控制线的驱动电流，避免因驱动不足导致的信号不稳定。

8. 内存休眠控制寄存器（MSLCON）：休眠模式引脚状态配置

   定义系统休眠时，存储器接口相关引脚的状态（高阻、闲置、输出 0），保护外设与内存。

I/O应用实例

[!important]

GPIO 的配置与使用核心遵循 “功能定义→辅助配置→数据读写” 的固定流程，

首先在进行一下配置前需要明确配置的端口，从而确定端口各个寄存器的地址用于绑定

• 定义寄存器时添加volatile关键字（如#define rGPFCON (*(volatile unsigned *)0x56000050)），禁止编译器优化，确保每次读写都是实际操作硬件寄存器。

1. 引脚功能配置（核心第一步）

• 控制寄存器（*CON），如 GPFCON（地址 0x56000050）。
• 明确引脚是 “输入 / 输出” 还是 “专用功能（如中断、通信接口）”，避免功能冲突。
• 采用 “先清后置” 的位操作逻辑：先通过 “&= 掩码” 清除目标引脚原有配置（不影响其他引脚），再通过 “|= 配置值” 设定目标功能。

2. 辅助配置（上拉 / 下拉电阻）

• 操作对象：上拉电阻寄存器（*UP），如 GPFUP（地址 0x56000058）。
• 核心目的：避免输入引脚电平漂浮，或增强输出引脚驱动稳定性（上拉电阻使引脚默认高电平，下拉电阻默认低电平，S3C2440 仅内置上拉）。
• 实操要点
  • 位操作精准控制：1 = 禁用上拉，0 = 启用上拉，无需改动的引脚通过掩码保留原有状态。
  • 示例（GPF6~GPF3 启用上拉）：rGPFUP &= 0x87;（0x87=10000111，仅将 GPF6~GPF3 位清 0 启用上拉，其他位不变）。
• 输出引脚建议启用上拉（增强驱动），中断引脚按需禁用上拉（避免干扰触发信号）。

3. 数据读写（功能实现核心）

• 数据寄存器（*DAT），如 GPFDAT（地址 0x56000054）。
• 输出模式时写入电平（控制外设），输入模式时读取电平（获取外设状态）。
  • 输出操作：直接写入对应值，1 = 高电平，0 = 低电平（如 LED 亮 = 引脚低电平，rGPFDAT=0xF7 对应 GPF3 低电平，LED1 亮）。
  • 输入操作：直接读取寄存器值，通过位掩码提取目标引脚状态（如Var = rGPFDAT & 0x08; 读取 GPF3 电平）。
• 数据规律：多个引脚控制时，可定义数组存储对应电平组合（如 LED 流水灯数组ledtab[]={0xf7,0xef,0xdf,0xbf}，依次对应 4 个 LED 单独点亮的电平配置）。

// 1. 定义GPIO寄存器地址（根据芯片手册修改）
#define rGPIO_CON (*(volatile unsigned *)0xXXXXXXX)  // 控制寄存器地址
#define rGPIO_DAT (*(volatile unsigned *)0xXXXXXXX)  // 数据寄存器地址
#define rGPIO_UP  (*(volatile unsigned *)0xXXXXXXX)  // 上拉寄存器地址

// 2. 延时函数（按需调整时长）
void Delay(unsigned int x) {
    unsigned int i,j,k;
    for(i=0;i<=x;i++) for(j=0;j<=0xff;j++) for(k=0;k<=0xff;k++);
}

// 3. GPIO初始化（功能+上拉配置）
void GPIO_Init() {
    // 步骤1：配置目标引脚为输出/输入
    rGPIO_CON &= 0xXXXX;  // 清除原有配置（掩码根据引脚位置计算）
    rGPIO_CON |= 0xXXXX;  // 设定目标功能（01=输出，00=输入）

    // 步骤2：配置上拉电阻
    rGPIO_UP &= 0xXXXX;   // 启用/禁用目标引脚上拉（0=启用，1=禁用）
}

// 4. 外设控制（数据读写）
void GPIO_Control() {
    while(1) {
        rGPIO_DAT = 0xXX;  // 写入电平（控制外设状态，如LED亮）
        Delay(100);       // 维持状态
        rGPIO_DAT = 0xXX;  // 切换电平（如LED灭）
        Delay(100);
    }
}

中断系统

S3C2440 的中断系统是芯片响应 “异步事件”（如外设请求、外部信号触发）的核心机制，本质是让 CPU 暂停当前任务，优先处理紧急事件，处理完后再回到原任务。

S3C2440 内置中断控制器，专门管理 60 个中断源，核心作用是统一协调所有中断请求

• 区分并响应两种中断请求：FIQ（快速中断请求）和IRQ（普通中断请求）
• IRQ可以被FIQ中断，但IRQ不能中断FIQ

CPU 的程序状态寄存器（CPSR） 中专门有两位控制中断响应，相当于中断的 “全局开关”：

• F 位（FIQ 屏蔽位）；I 位（IRQ 屏蔽位）：1屏蔽，0允许

注：系统启动时默认 I=1、F=1（屏蔽所有中断），需在程序中手动置 0 开启对应中断。

中断源

3C2440 有 60 个中断源（触发中断的事件 / 设备），但单个 32 位寄存器只能记录 32 个状态（1 位对应 1 个中断源），因此需要多个寄存器（如 SRCPND、EXTINT 系列、EINTPND 等）配合，才能完整记录和控制 60 个中断源的状态

1. 最基础的分类，核心看中断是 “芯片内部产生” 还是 “外部设备触发”：

2. 内部中断源（36 个）：S3C2440 芯片内部的外设模块，是片内硬件工作时主动触发的中断；

3. 外部中断源（24 个）：芯片外部的设备 / 模块，通过专用引脚触发中断；

① 必须将对应 GPIO 引脚从 “输入 / 输出模式” 配置为 “中断模式”（通过 GPFCON/GPGCON）；

② 禁用该引脚的上拉电阻（避免电平漂移干扰中断触发信号）；

③ 需通过 EXTINT、EINTFLT 等寄存器配置触发方式、防抖滤波。

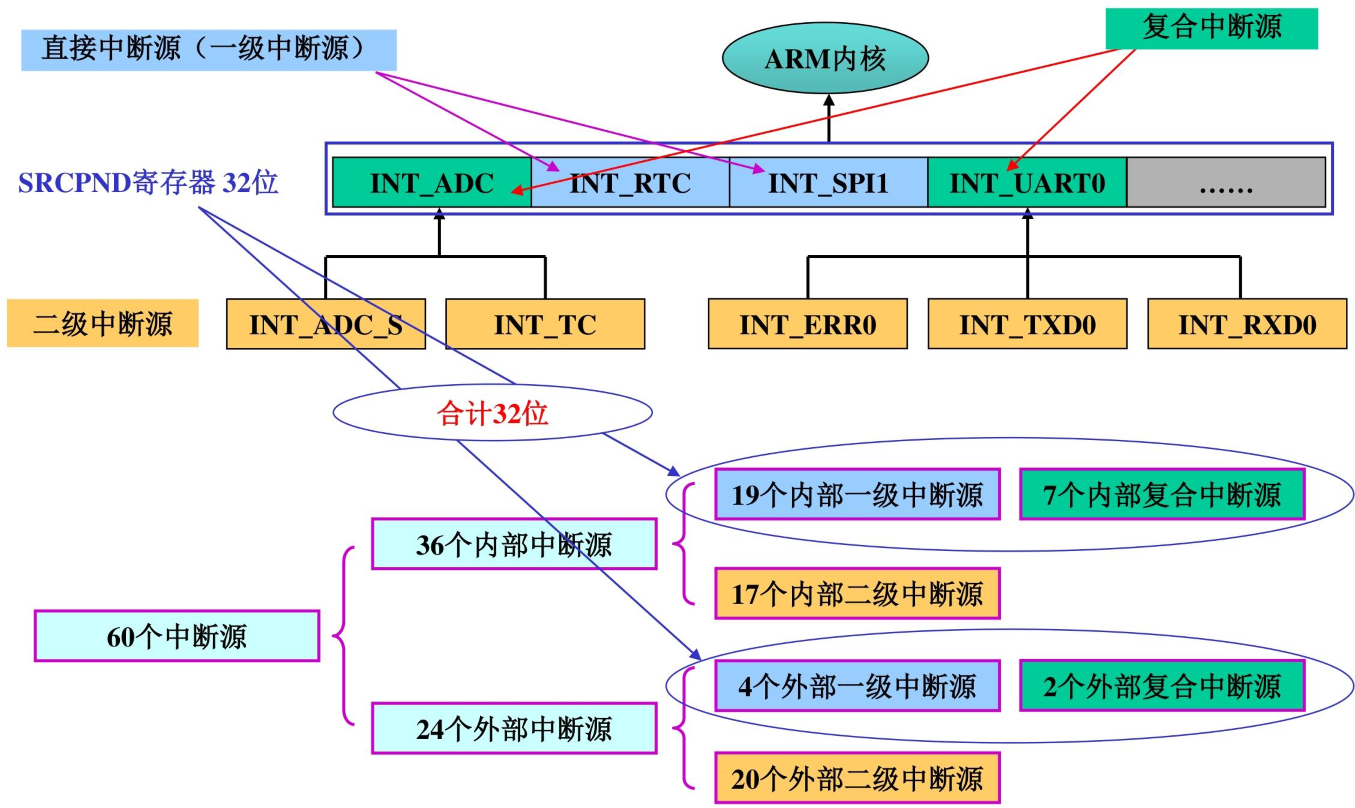

1. 按 “中断源复杂度” 分（直接 / 复合中断源）

SRCPND 寄存器（中断源未决寄存器） 的细分，核心看 “一个中断标志位是否对应唯一事件”：

• 直接中断源（一级中断源）
  • SRCPND 寄存器中 1 个位仅对应一个唯一的中断事件，响应中断后能直接定位到具体来源；
  • 数量：23 个（内部 19 个 + 外部 4 个）；
• 复合中断源（二级中断源）
  • SRCPND 寄存器中 1 个位对应多个中断事件（多个子中断源 “或逻辑” 复合），响应中断后需额外判断才能定位具体来源；
  • 数量：37 个（内部 17 个 + 外部 20 个）；

中断过程

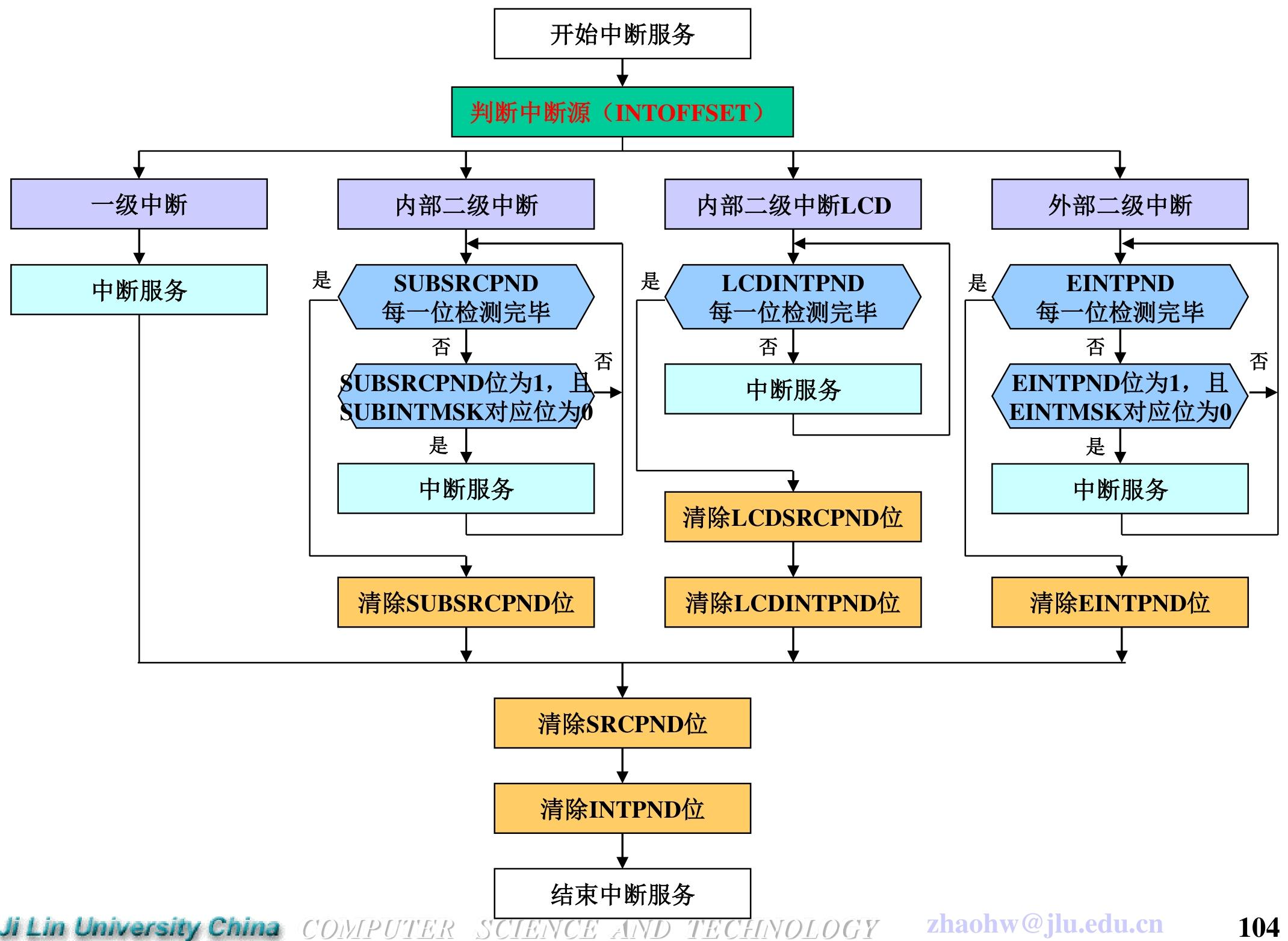

中断系统的核心是 “中断源触发→寄存器管控→程序响应” 的闭环流程，寄存器是配置核心，程序应用需遵循 “初始化→使能→处理→清除” 的固定逻辑

1. 中断触发：内部外设（如 UART、定时器）或外部设备（如键盘、传感器）产生中断请求，对应中断源置位 SRCPND（子中断源置位 SUBSRCPND）。
2. 条件判断：CPU 通过 CPSR 寄存器的 I/F 位判断是否允许中断（I=0 允许 IRQ，F=0 允许 FIQ），同时 INTMSK/SUBINTMSK 判断中断是否被屏蔽。
3. 优先级仲裁：7 个仲裁器（6 个一级 + 1 个二级）按 PRIORITY 配置的模式（固定 / 循环）排序，选出最高优先级中断，置位 INTPND 并更新 INTOFFSET。
4. 程序跳转：CPU 暂停当前任务，根据 INTOFFSET 值跳转到对应中断服务程序（ISR）。
5. 中断处理：执行 ISR 中的业务逻辑（如数据读取、状态提示）。
6. 中断清除：手动清除 SUBSRCPND（子中断）、SRCPND、INTPND 的对应位，避免重复响应。
7. 恢复现场：ISR 执行完毕，CPU 恢复原任务上下文，回到中断前的程序执行点。

寄存器配置

1. 模式与屏蔽配置（中断 “开关”）

1. 优先级配置（中断 “排队规则”）

1. 状态与偏移配置（中断 “定位工具”）

1. 外部中断专属配置（外部中断源必备）

程序应用

1. 前期准备：硬件与宏定义

2. 硬件连接：EINT0 接 GPF0、EINT2 接 GPF2，按键 K1/K2 按下触发中断。

3. 宏定义（寄存器地址与位掩码）：

#define rGPFCON      (*(volatile unsigned *)0x56000050)  // GPF控制寄存器
#define rGPFUP       (*(volatile unsigned *)0x56000058)  // GPF上拉寄存器
#define rEXTINT0     (*(volatile unsigned *)0x56000088)  // 外部中断控制寄存器0
#define rSRCPND      (*(volatile unsigned *)0x4A000000)  // 中断源未决寄存器
#define rINTPND      (*(volatile unsigned *)0x4A000010)  // 中断未决寄存器
#define rINTMSK      (*(volatile unsigned *)0x4A000008)  // 中断屏蔽寄存器
#define rINTOFFSET   (*(volatile unsigned *)0x4A000014)  // 中断偏移寄存器
#define BIT_EINT0    (1<<0)                             // EINT0位掩码
#define BIT_EINT2    (1<<2)                             // EINT2位掩码

1. 中断初始化函数（核心步骤）

初始化需完成 “GPIO 配置→中断触发方式→中断向量绑定”，避免影响其他引脚功能：

// 中断服务函数声明
static void __irq Eint0_ISR(void);
static void __irq Eint2_ISR(void);

void Eint_Init(void) {
    // 步骤1：配置GPF0/EINT0、GPF2/EINT2为中断模式
    rGPFCON &= 0xFFCC;  // 清除原有配置（不影响其他引脚）
    rGPFCON |= 0x0022;  // GPF0=10（EINT0）、GPF2=10（EINT2）

    // 步骤2：禁用GPF0/GPF2上拉电阻（外部中断避免电平漂移）
    rGPFUP |= (1<<0) | (1<<2);

    // 步骤3：配置EINT0/EINT2为下降沿触发
    rEXTINT0 &= 0xFFFF_F9F9;  // 清除触发方式配置
    rEXTINT0 |= 0x0000_0202;  // EINT0/EINT2=01×（下降沿）

    // 步骤4：绑定中断向量（中断发生时跳转至对应ISR）
    pISR_EINT0 = (unsigned)Eint0_ISR;
    pISR_EINT2 = (unsigned)Eint2_ISR;
}

1. 中断使能函数（开启中断响应）

使能前需清除残留未决位，避免误触发：

void Enable_Eint(void) {
    rPRIORITY = 0x0000_007F; // 使用默认的循环优先级
    rINTMOD = 0x0000_0000; // 所有中断均为默认的IRQ中断

    // 清除残留未决位
    rSRCPND |= BIT_EINT0 | BIT_EINT2;
    rINTPND |= BIT_EINT0 | BIT_EINT2;

    // 允许EINT0/EINT2中断（清0INTMSK对应位）
    rINTMSK &= ~(BIT_EINT0 | BIT_EINT2);

    // 开启IRQ模式（CPSR寄存器I=0）
    __asm__("msr cpsr_c, #0x50");  // 0x50对应IRQ模式，I=0
}

1. 中断服务函数（ISR：中断发生后的处理逻辑）

需遵循 “防抖→处理→清除” 逻辑，__irq关键字标记为中断函数：

// EINT0中断处理函数（K1按下）
static void_irq Eint0_ISR(void) {
    Delay(10);  // 软件防抖（避免按键抖动误触发）
    Uart_Printf("EINT0 is occurred.\n");  // 业务逻辑：输出提示
    // 清除中断未决位（必须步骤，否则重复响应）
    rSRCPND = BIT_EINT0;
    rINTPND = BIT_EINT0;
}

// EINT2中断处理函数（K2按下）
static void_irq Eint2_ISR(void) {
    Delay(10);
    Uart_Printf("EINT2 is occurred.\n");
    rSRCPND = BIT_EINT2;
    rINTPND = BIT_EINT2;
}

1. 主程序（初始化 + 等待中断）

主程序通过死循环等待中断，中断触发时自动跳转至 ISR：

int Main(void) {
    Uart_Init(115200);  // 初始化串口（用于输出提示）
    Eint_Init();        // 中断初始化
    Enable_Eint();      // 开启中断

    while(1) {  // 死循环等待中断
        Uart_Printf("Main program running...\n");
        Delay(50);
    }
    return 0;
}

DMA

DMA（直接存储器访问）是 S3C2440 芯片中实现高速数据传输的关键模块，核心优势是无需 CPU 干预，直接在存储器与外设、存储器与存储器之间传输数据，大幅提升大批量数据传输效率。

• 通道数量：4 个独立 DMA 通道（Ch-0~Ch-3），通道间相互独立，可同时处理不同传输任务。
• 核心作用：解决 CPU 在大批量数据传输（如 UART 收发、LCD 显示、音频数据传输）中的占用问题，释放 CPU 处理其他任务。
• 启动方式：支持硬件请求（外设触发）、软件请求（程序设置）两种启动模式。

DMA 请求方式与请求源

请求方式（2 种）

• 硬件请求（H/W 模式）：由选定的外设或外部设备触发 DMA 操作，是最常用的启动方式。
• 软件请求（S/W 模式）：通过编程设置寄存器触发 DMA，无需外设信号。

请求源（每通道 7 个，通道间不同）

每个通道可从 7 个专属请求源中选择 1 个，核心对应关系如下：

• 注：nXDREQ0/1 为外部设备请求源，可连接自定义外设。

DMA传输方向

在“源←→目的”之间实现“高性能总线（AHB）←→外设总线（APB）”的传送

4 种组合（AHB↔AHB、AHB→APB、APB→AHB、APB↔APB），覆盖高性能总线与外设总线间所有数据流向。

DMA 工作机制（三态 FSM + 核心模式）

DMA 的工作流程遵循固定三态循环，确保传输有序进行：

1. 状态 1（等待请求）：初始状态，DMA ACK 和中断请求信号均为 0，等待硬件 / 软件请求触发。
2. 状态 2（计数器加载）：收到请求后，DMA ACK 置 1，从 DCON 寄存器加载 20 位传输计数值到 CURR_TC 计数器。
3. 状态 3（数据传输）：从源地址读取数据并写入目的地址，每次传输后 CURR_TC 减 1，计数器为 0 时传输结束。

DMA计数器：20位,减1型计数器,每次当前传输结束后计数器的值减1｡ 计数器值减到0时, 表示DMA操作结束｡

DMA工作模式

（1）传输模式（2 种）

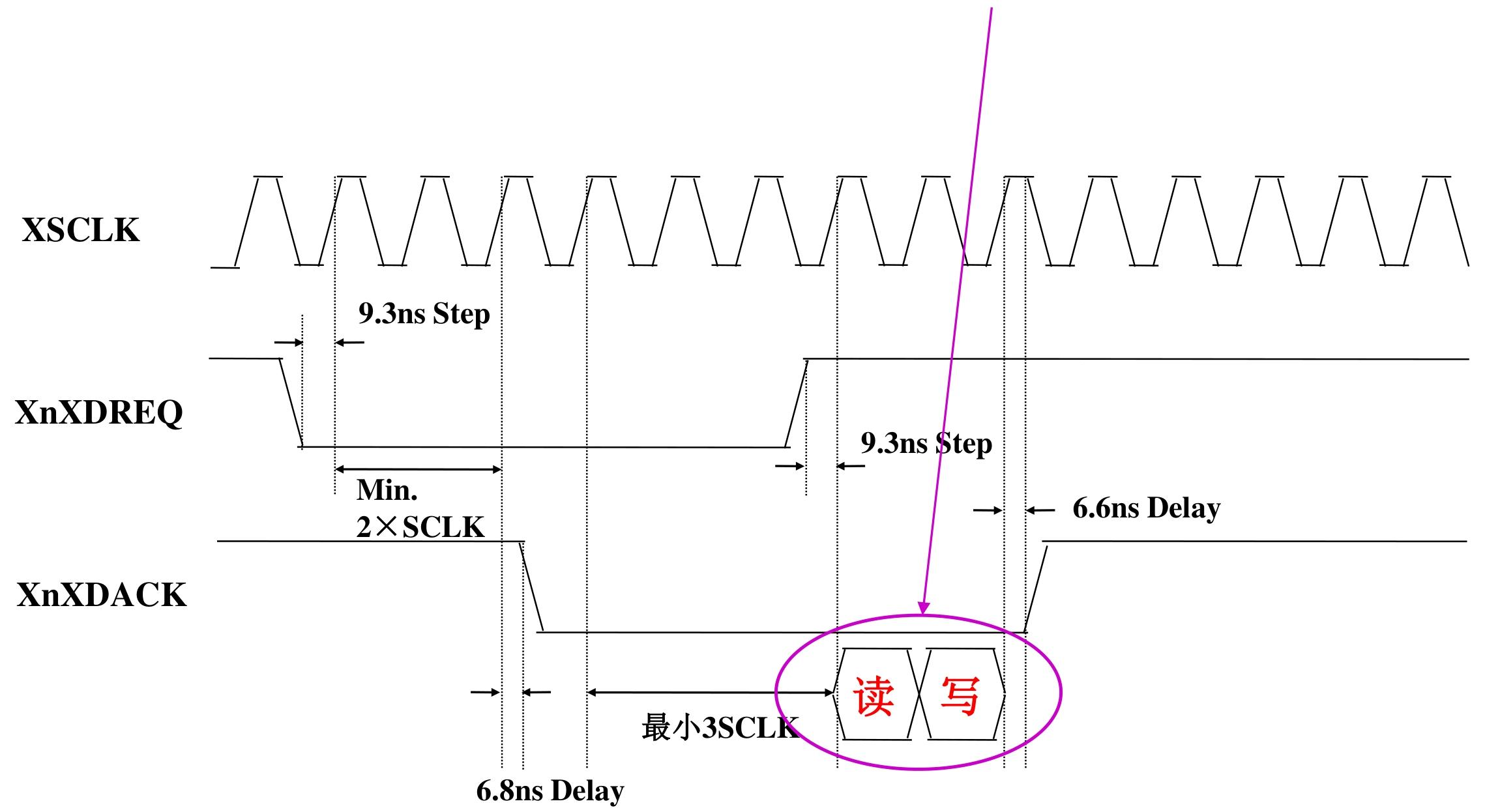

• 请求模式（查询模式）：单个数据单元传输结束后，若请求信号（XnXDREQ）仍有效，立即启动下一次传输，适合连续批量传输。
• 握手模式：单个数据单元传输结束后，终止本次操作，需重新请求才能启动下一次传输，适合离散数据传输。

（2）服务模式（2 种）

• 单服务模式：一次请求仅完成 1 个数据单元传输。
• 全服务模式：一次请求完成一批数据单元传输，效率更高。

（3）基本传输模式（2 种）

• 单次传输：一次读操作 + 一次写操作，完成 1 个数据单元传输。
• 突发传输：四次连续读 + 四次连续写，完成 4 个数据单元批量传输，提升传输速率。

S3C2440芯片的DMA寄存器

1. 传输控制寄存器（6 个，可读可写）

（1）源地址相关寄存器

• DISRCn（初始源地址寄存器）：存放传输的源数据起始地址，地址范围 0x4B000000（Ch-0）~0x4B0000C0（Ch-3），复位值 0x00000000。相差0x40
• DISRCCn（源控制寄存器）：配置源地址所在总线（LOC 位：0=AHB，1=APB）和地址增量方式（INC 位：0 = 增加，1 = 固定）。

（2）目的地址相关寄存器

• DIDSTn（初始目的地址寄存器）：存放传输的目的数据起始地址，地址范围 0x4B000008（Ch-0）~0x4B0000C8（Ch-3），复位值 0x00000000。
• DIDSTCn（目的控制寄存器）：配置目的地址所在总线（LOC 位）、地址增量方式（INC 位），额外支持中断触发时机选择（CHK_INT 位）。

（3）核心控制寄存器

• DCONn（DMA 控制寄存器）：DMA 配置核心，关键配置包括：
  • 传输模式（DMD_HS 位：0 = 请求模式，1 = 握手模式）；
  • 传输大小（TSZ 位：0 = 单次传输，1 = 突发传输）；
  • 服务模式（SERVMODE 位：0 = 单服务，1 = 全服务）；
  • 请求源选择（HWSRCSEL 位：3 位选择 7 个请求源之一）；
  • 传输计数值（TC 位：20 位，实际传输字节数 = 数据宽度 × 传输大小 × 计数值）。

• DMASKTRIGn（屏蔽触发寄存器）：控制通道开关（ON_OFF 位：1 = 开启）、软件触发（SW_TRIG 位：1 = 触发）、紧急停止（STOP 位：1 = 传输完成后停止）。

• 状态寄存器（3 个，仅可读）

• DSTATn（DMA 状态寄存器）：查看通道状态（STAT 位：00 = 就绪，01 = 忙）和当前计数值（CURR_TC 位）。

• DCSRCn（当前源地址寄存器）：实时显示当前源地址值，便于调试传输进度。
• DCDSTn（当前目的地址寄存器）：实时显示当前目的地址值，监控传输位置。

DMA 典型工作流程（以 UART1 数据接收为例）

1. 配置寄存器：
   • 写 DISRC1：设置 UART1 接收数据缓冲区起始地址（源地址）。
   • 写 DISRCC1：LOC=1（源在 APB 总线）、INC=0（地址增加）。
   • 写 DIDST1：设置存储器中数据存储起始地址（目的地址）。
   • 写 DIDSTC1：LOC=0（目的在 AHB 总线）、INC=0（地址增加）。
   • 写 DCON1：HWSRCSEL=001（选择 UART1 请求源）、DSZ=00（字节传输）、TSZ=0（单次传输）、SERVMODE=1（全服务模式）。
2. 启动 DMA：设置 DMASKTRIG1 的 ON_OFF=1，开启通道。
3. 数据传输：UART1 收到数据后触发硬件请求，DMA 自动从 UART1 缓冲区读取数据，写入存储器指定地址。
4. 传输结束：计数值（CURR_TC）减至 0，DMA 触发中断（若 INT 位使能），通知 CPU 处理。

定时部件

S3C2440 的定时部件包含看门狗定时器、RTC 实时时钟、Timer 定时器三类核心模块

看门狗定时器（Watchdog Timer）

看门狗定时器（WDT）是 S3C2440 的核心容错 / 定时模块，本质是16 位减 1 计数器，核心价值在于 “程序异常时自动复位系统”，也可当作普通定时器用。

• 「定时中断」：计数到 0 时触发中断，可当作普通定时器使用；
• 「系统复位」：计数到 0 时生成内部复位信号，重启芯片（最核心用途：系统出现故障时产生复位信号）。

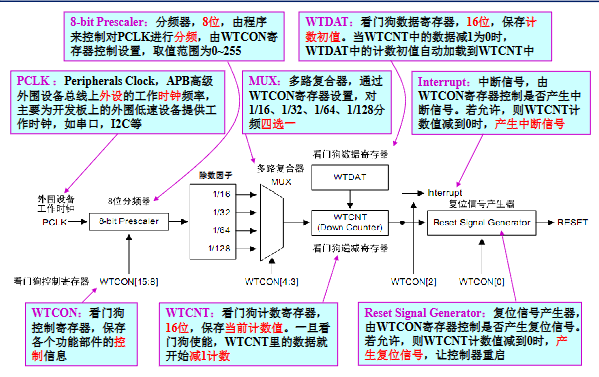

硬件结构与时钟计算

PCLK（外设时钟）→ 8位预分频器 → 除数因子（16/32/64/128）→ 计数时钟 → WTCNT（减1计数）→ 触发中断/复位

• PCLK：APB 总线时钟（如 50MHz），为看门狗提供基础时钟；
• 8 位预分频器：0~255 可调，先对 PCLK 做第一步分频；
• 除数因子：4 档可选（16/32/64/128），对预分频后的时钟做第二步分频；
• WTCNT：16 位减 1 计数器，每来一个计数时钟就减 1，减到 0 触发中断 / 复位；
• WTDAT：保存计数初值，WTCNT 减到 0 时自动把初值加载到 WTCNT（实现循环计数）。

关键计算公式（必背）

（1）看门狗计数时钟频率

F_watchdog = PCLK ÷ (预分频值 + 1) ÷ 除数因子

示例：PCLK=50MHz，预分频值 = 249，除数因子 = 16

F_watchdog = 50MHz ÷ (249+1) ÷ 16 = 50M ÷ 250 ÷ 16 = 12.5kHz

（2）计数时钟周期

T_watchdog = 1 ÷ F_watchdog

示例：F_watchdog=12.5kHz → T_watchdog=1/12500=80μs

（3）计数初值（定时时间换算）

计数初值 = 定时时间 ÷ T_watchdog - 1
        = 定时时间 ×（PCLK /（预分频器值+1）/ 除数因子 ）- 1

示例：要定时 1 秒（1000ms），T_watchdog=80μs

计数初值 = 1000000μs ÷ 80μs - 1 = 12500 - 1 = 12499

（注：减 1 是因为计数器从 “初值” 减到 “0” 才算完成一次计数，共经历「初值 + 1」个时钟周期）

看门狗定时器的控制寄存器

关键前提：看门狗的计数时钟 = PCLK / (预分频值 + 1) / 除数因子（PCLK 是外设总线时钟，如 50MHz）。

1. 看门狗控制寄存器（WTCON）

   | 位段 | 名称 | 描述 | 初始值 | 配置规则 & 示例 | | ------ | -------------------- | ------------------------------------------------- | ------------------ | ------------------------------------------------------------ | | [15:8] | Prescaler Value | 预分频器值，范围 0~255（2⁸-1） | 0x80（十进制 128） | 例：设为 249 → 预分频后时钟 = PCLK/(249+1)；初始值 0x80 是默认预分频值，可修改 | | [7:6] | Reserved | 保留位，必须设为 0 | 00 | 配置时需用& ~(3<<6)清 0，避免功能异常 | | [5] | Watchdog Timer | 看门狗使能位：0 = 禁用；1 = 启用 | 1 | 复位默认启用，不用时需手动设 0 | | [4:3] | Clock Select | 除数因子（最终分频）：00=16；01=32；10=64；11=128 | 00 | 例：设为 11 → 除数因子 = 128；初始值 00 对应除数 16 | | [2] | Interrupt Generation | 中断使能位：0 = 禁用中断；1 = 启用中断 | 0 | 需定时中断则设 1，仅复位则保持 0 | | [1] | Reserved | 保留位，必须设为 0 | 0 | 配置时用& ~(1<<1)清 0 | | [0] | Reset Enable/Disable | 复位使能位：0 = 禁用复位；1 = 计数到 0 触发复位 | 1 | 仅定时中断需设 0，系统容错需保持 1 |

   复位值 0x8021 的含义（二进制：1000 0000 0010 0001）：

   • [15:8]=0x80（128）→ 预分频值默认 128；
   • [5]=1 → 默认启用看门狗；
   • [4:3]=00 → 默认除数因子 16；
   • [2]=0 → 默认禁用中断；
   • [0]=1 → 默认启用复位功能；

2. 看门狗数据寄存器（WTDAT）

   WTDAT 是 “计数初值的仓库”，核心作用是保存看门狗的计数目标值

   | 位段 | 名称 | 描述 | 初始值 | 核心规则 & 示例 | | ------ | ------------------ | --------------------------- | ---------------------- | -------------------------------------- | | [15:0] | Count Reload Value | 16 位计数初值，范围 0~65535 | 0x8000（十进制 32768） | 初始值无实际意义，需按定时需求重新计算 |

   自动重载：当 WTCNT 减到 0 时，WTDAT 里的初值会自动加载到 WTCNT，实现循环计数（无需 CPU 干预）

3. 看门狗计数寄存器（WTCNT）

   WTCNT 是 “实际干活的计数器”，核心是 16 位减 1 计数器

   | 位段 | 名称 | 描述 | 初始值 | 核心规则 & 注意事项 | | ------ | ----------- | ------------------------------------ | ---------------------- | ------------------------------ | | [15:0] | Count Value | 计数器当前值，每来一个计数时钟就减 1 | 0x8000（十进制 32768） | 初始值无意义，首次必须手动赋值 |

   看门狗启用（WTCON [5]=1）后，WTCNT 开始对 “计数时钟” 减 1，每来 1 个时钟脉冲，值减 1；

   WTDAT 的初值不会自动加载到 WTCNT（仅 WTCNT 减到 0 后才会重载），因此首次启用看门狗时，必须手动给 WTCNT 写初值

看门狗定时器初始化

看门狗最核心的两种用法：复位初始化（系统容错） 和定时初始化（中断定时）

1. 看门狗定时器 - 复位初始化（系统容错）

   void watchdog_test(void)
   {
       // 步骤1：配置预分频值+除数因子（基础时钟分频）
       rWTCON=((prescaler_value<<8)|(clock_select<<3));
       // 步骤2：设置计数初值（WTDAT存储重载值，WTCNT手动赋初值）
       rWTDAT=15000; // 设置计数初值（WTCNT归0时自动重载）
       rWTCNT=15000; // 设置计数值（首次计数必须手动赋值，否则从复位值0x8000开始）
       // 步骤3：清空保留位（[1:0]中的[1]是保留位，必须设0）
       rWTCON &= ~(3<<1);  // 3<<1 = 二进制11<<1 = 110，取反后是...11111001
                           // 作用：把WTCON的bit1、bit2清0（bit1是保留位，bit2是中断位）
       // 步骤4：启用看门狗+启用复位功能
       rWTCON|=((1<<5)|(1<<0));  // 1<<5=bit5置1（启用看门狗）；1<<0=bit0置1（启用复位）
       // 步骤5：死循环（模拟程序跑飞，无喂狗操作）
       while(1);
   }


2. 看门狗定时器 - 定时初始化（中断定时）

   void watchdog_test(void)
   {
       // 步骤1：配置预分频值+除数因子（和复位版一致）
       rWTCON=((prescaler_value<<8)|(clock_select<<3));
       // 步骤2：设置计数初值（和复位版一致）
       rWTDAT=15000; // 设置计数初值
       rWTCNT=15000; // 设置计数值（首次必须手动赋值）
       // 步骤3：启用看门狗+启用中断功能（核心差异点）
       rWTCON|=(1<<5)|(1<<2);  // 1<<5=bit5置1（启用看门狗）；1<<2=bit2置1（启用中断）
       // 步骤4：死循环（等待中断触发）
       while(1) ;
   }

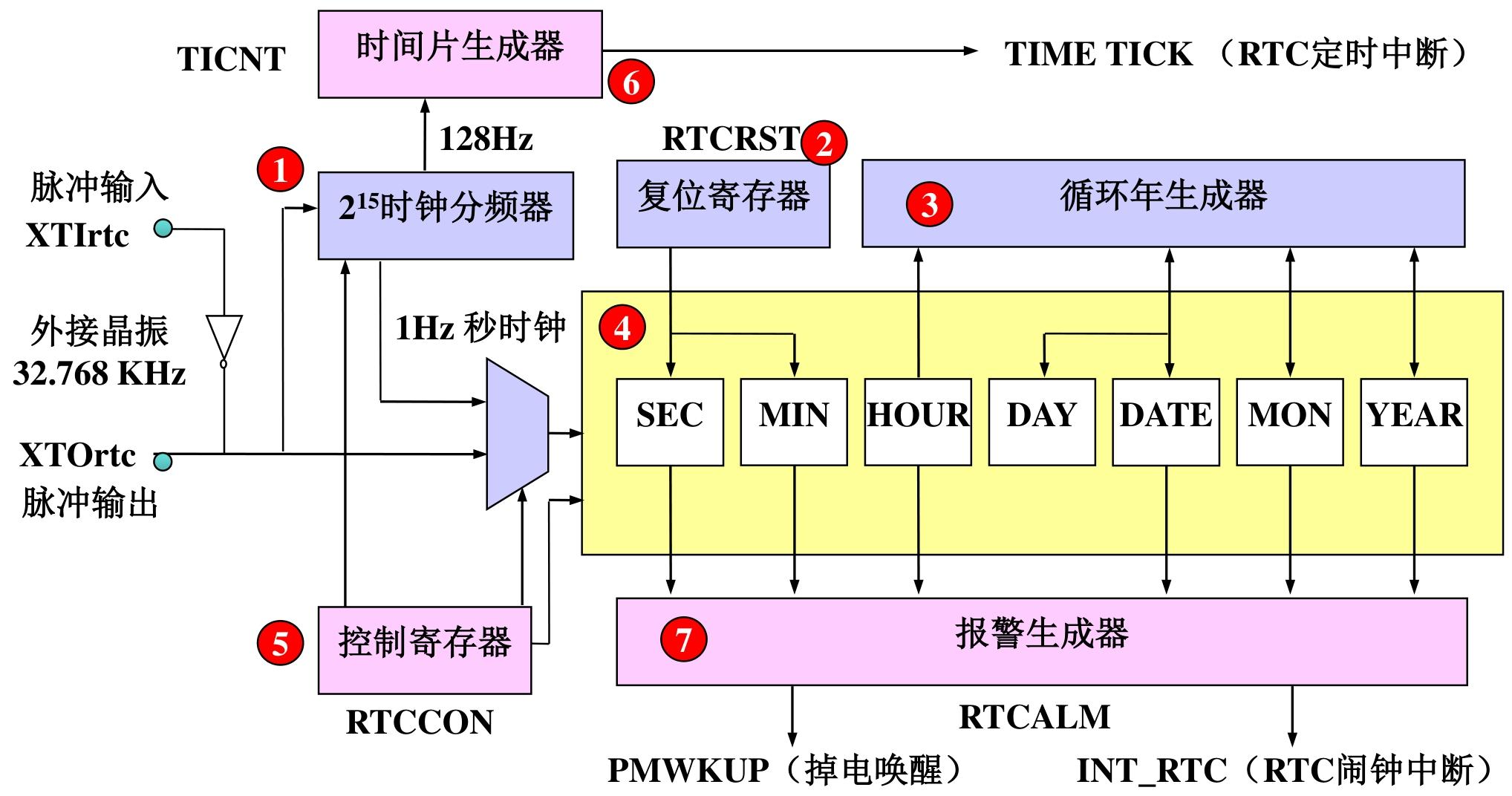

RTC 部件（实时时钟）

RTC（Real Time Clock，实时时钟）是 S3C2440 芯片中独立的时间管理模块，核心优势是掉电后仍能正常工作（依赖后备电池），可精准记录年 / 月 / 日 / 时 / 分 / 秒 / 星期，支持定时报警和节拍中断

1. 时间维度：完整覆盖年、月、日、时、分、秒、星期，解决 2000 年闰年问题。
2. 供电与时钟：独立电源引脚（RTCVDD），外接 32.768KHz 高精度晶振，分频后生成 1Hz 秒时钟和 128Hz 节拍时钟。
3. 核心功能
   • 时间记录：以压缩 BCD 码格式存储时间数据；
   • 报警功能：支持年 / 月 / 日 / 时 / 分 / 秒维度报警，可触发中断或唤醒掉电模式；
   • 节拍中断：支持毫秒级周期性中断（由 128Hz 时钟衍生）；
   • 操作指令：支持 LDRB/STRB 指令读写（适配字节级数据）。
4. 数据格式：所有时间 / 报警数据均为压缩 BCD 码（如数字 “12” 存储为 0x12，而非十进制 12）。

RTC定时初始化

置 RTC 工作模式 + 设置初始时间（年 / 月 / 日 / 时 / 分 / 秒 / 星期） + 禁用 RTC 以降低功耗

// 1. 寄存器地址宏定义（S3C2440 RTC相关寄存器物理地址）
#define rRTCCON     (*(volatile unsigned int *)0x57000040)  // RTC总控制寄存器
#define rBCDYEAR    (*(volatile unsigned int *)0x57000088)  // BCD码年份寄存器（0x00~0x99，对应00~99年）
#define rBCDMON     (*(volatile unsigned int *)0x57000084)  // BCD码月份寄存器（0x01~0x12）
#define rBCDDATE    (*(volatile unsigned int *)0x5700007C)  // BCD码日期寄存器（0x01~0x31）
#define rBCDDAY     (*(volatile unsigned int *)0x57000080)  // BCD码星期寄存器（0x01~0x07，1=周日~7=周六）
#define rBCDHOUR    (*(volatile unsigned int *)0x57000078)  // BCD码小时寄存器（0x00~0x23）
#define rBCDMIN     (*(volatile unsigned int *)0x57000074)  // BCD码分钟寄存器（0x00~0x59）
#define rBCDSEC     (*(volatile unsigned int *)0x57000070)  // BCD码秒寄存器（0x00~0x59）

// 2. 初始时间配置宏定义（需根据需求修改，必须为压缩BCD码格式）
// 示例：2024年10月26日 周五 15:30:00 → BCD码对应 0x24=24, 0x10=10, 0x26=26, 0x05=周五, 0x15=15, 0x30=30, 0x00=00
#define TESTYEAR    0x24    // 年份（BCD码，0x00~0x99）
#define TESTMONTH   0x10    // 月份（BCD码，0x01~0x12）
#define TESTDATE    0x26    // 日期（BCD码，0x01~0x31）
#define TESTDAY     0x05    // 星期（BCD码，0x01~0x07）
#define TESTHOUR    0x15    // 小时（BCD码，0x00~0x23）
#define TESTMIN     0x30    // 分钟（BCD码，0x00~0x59）
#define TESTSEC     0x00    // 秒（BCD码，0x00~0x59）

/**
 * @brief  RTC初始化函数：配置RTC工作模式并设置初始时间
 * @note   1. 时间数据采用压缩BCD码格式（如十进制24 → 0x24，十进制10 → 0x10）
 *         2. 操作流程：使能RTC→写入时间→禁用RTC（降低功耗+防止误操作）
 *         3. 掉电后需外接备用电池，RTC才能保持时间运行
 */
void Rtc_Init(void)
{
    // 步骤1：配置RTCCON寄存器，使能RTC并设置工作模式
    // 位操作逻辑：rRTCCON & ~0xf → 清除低4位（[3:0]），rRTCCON | 0x1 → 置位bit0（RTCEN=1）
    // 最终配置：CLKRST=0（无复位）、CNTSEL=0（合并BCD计数器）、CLKSEL=0（32.768KHz时钟）、RTCEN=1（使能RTC读写）
    rRTCCON = rRTCCON & ~(0xf) | 0x1;

    // 步骤2：写入初始年份（BCD码），先清后设避免原有值干扰
    // rBCDYEAR & ~0xff → 清除低8位（年份寄存器有效位为8位），| TESTYEAR → 写入BCD码年份
    rBCDYEAR = rBCDYEAR & ~(0xff) | TESTYEAR;

    // 步骤3：写入初始月份（BCD码），低5位有效（月份范围01~12，5位足够表示）
    rBCDMON = rBCDMON & ~(0x1f) | TESTMONTH;

    // 步骤4：写入初始日期（BCD码），低6位有效（日期范围01~31，6位足够表示）
    rBCDDATE = rBCDDATE & ~(0x3f) | TESTDATE;

    // 步骤5：写入初始星期（BCD码），低3位有效（星期范围01~07，3位足够表示）
    rBCDDAY = rBCDDAY & ~(0x7) | TESTDAY;

    // 步骤6：写入初始小时（BCD码），低6位有效（小时范围00~23，6位足够表示）
    rBCDHOUR = rBCDHOUR & ~(0x3f) | TESTHOUR;

    // 步骤7：写入初始分钟（BCD码），低7位有效（分钟范围00~59，7位足够表示）
    rBCDMIN = rBCDMIN & ~(0x7f) | TESTMIN;

    // 步骤8：写入初始秒（BCD码），低7位有效（秒范围00~59，7位足够表示）
    rBCDSEC = rBCDSEC & ~(0x7f) | TESTSEC;

    // 步骤9：禁用RTC，锁定时间寄存器（降低功耗，防止后续误操作）
    // 配置：RTCCON=0x0 → RTCEN=0（禁用读写），其他位保持默认（无复位、合并计数器、正常时钟）
    rRTCCON = 0x0;
}

Timer 定时器

Timer 定时器是 S3C2440 核心可编程模块，本质是 16 位减 1 计数器，核心能力覆盖精准定时、PWM 脉宽调制、DMA 请求触发，支持多模式配置，适配电机控制、周期性中断等场景

1. 硬件规格：5 个独立 16 位定时器（Timer0~Timer4），2 个 8 位可编程预分频器 + 2 个 4 路分频器，支持 5 选 1 时钟源切换。
2. 核心功能
   • 定时中断：达到设定时间触发中断，释放 CPU；
   • PWM 输出：Timer0~Timer3 支持 PWM 波形，占空比可调；
   • DMA 请求：可触发 DMA 传输，无需 CPU 干预数据搬运；
   • 多工作模式：单脉冲（一次性信号）、自动加载（连续脉冲）、死区生成（防设备同时启动）。
3. 关键机制：双缓冲结构（TCNTBn/TCMPBn），运行中可更新配置，下周期生效。

（1）计数时钟频率

计数时钟频率 = PCLK ÷ (预分频值 + 1) ÷ 分频值

示例：PCLK=50MHz，预分频值 = 249，分频值 = 8

计数时钟频率 = 50MHz ÷ (249+1) ÷8 = 25KHz

（2）计数时钟周期

计数时钟周期 = 1 ÷ 计数时钟频率

示例：25KHz 对应时钟周期 = 40μs

（3）定时时间计算

定时时间 = (计数初值 + 1) × 计数时钟周期
→ 计数初值 = 定时时间 ÷ 计数时钟周期 - 1

示例：定时 0.2 秒（200ms），时钟周期 40μs

计数初值 = 200000μs ÷40μs -1 = 4999

（4）PWM 占空比计算

占空比 = (TCNTBn - TCMPBn) ÷ TCNTBn × 100%

示例：TCNTBn=100，TCMPBn=20 → 占空比 = 80%（高电平占 80%）

定时器初始化通用流程

1. 选择定时器通道（0~4）；
2. 配置 TCFG0：设置预分频值；
3. 配置 TCFG1：设置分频因子（5 选 1）；
4. 配置 TCNTBn：写入计数初值（定时周期 / PWM 周期）；
5. （PWM 模式）配置 TCMPBn：写入比较初值（占空比）；
6. 配置 TCON：置位 “手动更新”+“自动加载”；
7. 清除 TCON “手动更新”，启动定时器；
8. （中断模式）配置中断控制器，绑定中断处理函数。

代码实例（2 类核心用法）

用法 1：定时中断（Timer0 产生 0.2 秒中断)

// 寄存器地址宏定义
#define rTCFG0     (*(volatile unsigned int *)0x51000000)
#define rTCFG1     (*(volatile unsigned int *)0x51000004)
#define rTCON      (*(volatile unsigned int *)0x51000008)
#define rTCNTB0    (*(volatile unsigned int *)0x5100000C)
#define rTCMPB0    (*(volatile unsigned int *)0x51000010)

void Timer0_Init(void)
{
    // 步骤1：配置预分频（Timer0预分频=255）
    rTCFG0 &= ~0xFF;  // 清Timer0预分频位
    rTCFG0 |= 0xFF;   // 预分频值=255

    // 步骤2：配置分频因子（16分频）
    rTCFG1 &= ~0xF;   // 清Timer0分频位
    rTCFG1 |= 0x3;    // 0011=16分频

    // 步骤3：计算并设置计数初值（PCLK=50MHz，定时0.2秒）
    // 计数时钟频率=50MHz/(255+1)/16≈12.2KHz，时钟周期≈81.92us
    rTCNTB0 = 2440;   // (2440+1)*81.92us≈0.2秒

    // 步骤4：配置TCON（手动更新+自动加载）
    rTCON |= (1<<1) | (1<<3);  // 置位手动更新、自动加载
    rTCON &= ~(1<<1);           // 清除手动更新（加载初值）
    rTCON |= 1<<0;              // 启动Timer0

    // 步骤5：配置中断（绑定中断向量）
    pISR_TIMER0 = (unsigned)Timer0_ISR;
    rINTMSK &= ~BIT_TIMER0;     // 解除Timer0中断屏蔽
}

// 中断处理函数
void __irq Timer0_ISR(void)
{
    // 清除中断未决位
    rSRCPND |= BIT_TIMER0;
    rINTPND |= BIT_TIMER0;

    // 业务逻辑：如串口输出定时提示
    Uart_Printf("Timer0 interrupt trigger!\n");
}

用法 2：PWM 输出（Timer0 产生 50Hz，占空比 50% 波形）

void Timer0_PWM_Init(void)
{
    // 步骤1：引脚复用（GPB0=TOUT0）
    rGPBCON &= ~0x3;
    rGPBCON |= 0x2;  // GPB0配置为TOUT0输出

    // 步骤2：预分频+分频配置（同定时中断，计数时钟=12.2KHz）
    rTCFG0 |= 0xFF;
    rTCFG1 |= 0x3;

    // 步骤3：设置PWM周期（50Hz=20ms，计数初值=244）
    rTCNTB0 = 244;  // (244+1)*81.92us≈20ms

    // 步骤4：设置占空比50%（比较初值=122）
    rTCMPB0 = 122;  // 高电平时间=(244-122)*81.92us≈10ms

    // 步骤5：启动PWM（自动加载模式）
    rTCON |= (1<<1) | (1<<3);
    rTCON &= ~(1<<1);
    rTCON |= 1<<0;
}

关键注意事项（避坑指南）

1. 手动更新必须配置：启动定时器前，需先置位 “手动更新”，加载 TCNTBn/TCMPBn 初值，再清除该位；
2. PWM 通道限制：Timer4 无 PWM 功能，无 TCMPB4 寄存器；
3. 引脚复用：TOUT0~TOUT3 与 GPB0~GPB3 复用，需先配置引脚功能；
4. 死区仅 Timer0 支持：其他通道无死区生成器；
5. 双缓冲生效时机：运行中修改 TCNTBn/TCMPBn，需等待当前周期结束，下周期才会应用新配置。

UART

UART（通用异步收发器）是嵌入式系统中最核心的串行通信模块，S3C2440 的 UART 模块功能丰富、配置灵活

1. UART 帧格式（通用标准）

一个完整的 UART 传输帧包含 5 部分（可编程配置）

空闲位（高电平）→ 起始位（1位，低电平）→ 数据位（5~8位）→ 奇偶校验位（可选）→ 停止位（1~2位，高电平）

例：文档中 “8N1” 格式 = 1 起始位 + 8 数据位 + 无校验 + 1 停止位（最常用）。

S3C2440 内置 3 个独立 UART 通道（UART0/1/2），核心特性可归纳为 8 类：

1. 通道差异化特性

1. 工作模式（3 种）

2. 查询模式（轮询）：CPU 主动查询状态寄存器，判断收发状态（简单但占用 CPU）；

3. 中断模式：收发就绪 / 出错时触发中断，CPU 按需处理（高效，推荐）；

4. DMA 模式：收发数据直接通过 DMA 搬运，CPU 无需参与（高吞吐场景）。

5. 数据缓冲方式（2 种）

6. 单寄存器模式：收发各 1 个 8 位缓冲寄存器（UTXHn/URXHn），无 FIFO；

7. FIFO 模式：收发各 64 字节 FIFO，可设置触发阈值（减少中断次数）。

8. 其他关键特性

9. 时钟源：3 选一（PCLK / 外设时钟、FCLK/n/ 内核分频、UEXTCLK / 外部时钟）；

10. 波特率：最大 115.2Kbps（UEXTCLK 可更高），内置波特率发生器；
11. 测试模式：回送模式（自发自收，用于自检）、红外模式（IR，适配红外通信）；
12. 错误检测：支持溢出 / 奇偶校验 / 帧错误 / 终止条件检测，错误状态可触发中断。

S3C2440 UART 核心原理

ART 模块由 4 个核心子模块组成，信号流向：

CPU → 控制单元 → 波特率发生器 → 发送器（并串转换）→ TxD引脚
RxD引脚 → 接收器（串并转换）→ 控制单元 → CPU

波特率计算（核心公式）

时钟源（PCLK/FCLK/n/UEXTCLK）→ 预分频（可选）→ UBRDIVn分频 → 移位时钟（波特率×16）

• 时钟源选择：通过 UCONn 寄存器 [11:10] 位三选一：
  • 00/10：PCLK（外设时钟，例中为 50MHz）；
  • 01：UEXTCLK（外部输入时钟）；
  • 11：FCLK/n（内核时钟分频）；
• UBRDIVn 分频：核心分频环节，16 位除数寄存器（UBRDIVn）实现 “源时钟 ÷ (UBRDIVn + 1)” 的分频。

波特率由 “时钟源” 和 “UBRDIVn 除数” 共同决定，公式：

UART 的移位时钟频率必须是波特率的 16 倍

UART0 初始化

UART 初始化的核心是 “硬件引脚→时钟→波特率→帧格式→功能禁用 / 启用→工作模式” 的递进配置

// 1. 寄存器地址宏定义（S3C2440 UART0及GPIO相关寄存器）
#define rULCON0     (*(volatile unsigned int *)0x50000000)  // UART0线控制寄存器（帧格式）
#define rUCON0      (*(volatile unsigned int *)0x50000004)  // UART0控制寄存器（时钟/模式）
#define rUFCON0     (*(volatile unsigned int *)0x50000008)  // UART0 FIFO控制寄存器
#define rUMCON0     (*(volatile unsigned int *)0x5000000C)  // UART0 MODEM控制寄存器（流控）
#define rUTRSTAT0   (*(volatile unsigned int *)0x50000010)  // UART0状态寄存器（收发状态）
#define rUBRDIV0    (*(volatile unsigned int *)0x50000028)  // UART0波特率除数寄存器
#define rUTXH0      (*(volatile unsigned int *)0x50000020)  // UART0发送缓冲寄存器（写数据）
#define rURXH0      (*(volatile unsigned int *)0x50000024)  // UART0接收缓冲寄存器（读数据）
#define rGPHCON     (*(volatile unsigned int *)0x56000070)  // GPIO GPH端口配置寄存器（引脚复用）
#define rGPHUP      (*(volatile unsigned int *)0x56000078)  // GPIO GPH端口上拉电阻控制寄存器

// 2. 主函数（初始化+循环收发）
int TSmain( )
{
    char buf;  // 存储收发数据的缓冲变量（8位，匹配UART字节传输）

    /************************** 步骤1：GPIO引脚配置（GPH2=TXD0，GPH3=RXD0）**************************/
    // 清除GPH2[5:4]、GPH3[7:6]原有配置，避免干扰
    rGPHCON &= 0xFFFF0F;
    // 配置GPH2=10（TXD0）、GPH3=10（RXD0），复用为UART0功能
    rGPHCON |= 0xA0;
    // 清除GPH2、GPH3的上拉配置
    rGPHUP &= 0x7F3;
    // 禁用GPH2、GPH3上拉电阻（UART通信无需上拉）
    rGPHUP |= 0x00C;

    /************************** 步骤2：UART0核心初始化 **************************/
    // 配置帧格式：1起始位+8数据位+无校验+1停止位（8N1）
    rULCON0 &= 0x00;  // 清除原有配置
    rULCON0 |= 0x03;  // 00000011 → 数据位8位、无校验、停止位1位
    // 配置时钟源+收发模式：PCLK（50MHz）+ 查询模式
    rUCON0 = 0x0805;  // 0000100000000101 → 时钟源=PCLK，收发均为查询/中断模式（本例用查询）
    // 配置波特率：115200bps，除数因子=26（0x1A）
    rUBRDIV0 = 0x1A;
    // 禁用FIFO模式（仅用单寄存器缓冲）
    rUFCON0 = 0x00;
    // 禁用自动流控AFC（无需nRTS/nCTS引脚）
    rUMCON0 = 0x00;

    /************************** 步骤3：循环查询收发（回声功能）**************************/
    while (1)
    {
        // 查询接收状态：UTRSTAT0[0]=1 → 接收缓冲有数据
        if (rUTRSTAT0 & 0x01)
        {
            buf = rURXH0;  // 从接收缓冲寄存器读取数据
        }

        // 查询发送状态：UTRSTAT0[2]=1 → 发送器空（缓冲+移位寄存器均空，发送完成）
        if (rUTRSTAT0 & 0x04)
        {
            rUTXH0 = buf;  // 把接收的数据写入发送缓冲寄存器，实现回声
        }
    }

    return 0;
}

// 3. 汇编入口（指定程序入口，设置堆栈）
AREA |DATA|, CODE, READONLY
ENTRY                   ; 标记程序入口
ldr r13, =0x1000        ; 设置堆栈指针SP地址为0x1000
b TSmain                ; 跳转到主函数TSmain
IMPORT TSmain           ; 声明TSmain为外部定义（若分文件编译需保留）
END                     ; 程序结束

ADC 及触摸屏接口

S3C2440 集成的 ADC（模数转换器）与触摸屏接口是嵌入式系统中模拟信号采集、触控输入的核心模块

ADC 基础原理

将连续的模拟电压信号（如传感器、触摸屏分压）转换为离散的数字信号，供 CPU 处理；核心过程为采样→量化→编码：

• 采样：按 “采样定理（采样频率≥2× 信号最高频率）” 将时间连续的模拟信号转为时间离散的信号；
• 量化：将幅值连续的采样信号转为幅值离散的信号；
• 编码：将量化后的信号转为二进制数字（S3C2440 为 10 位）。

主流转换方法对比

ADC 关键指标：

• 分辨率：S3C2440 为 10 位（数字输出范围 0~0x3FF），对应最小可分辨电压 = 3.3V/1024≈3.22mV；
• 转换速率：最大 500KSPS（每秒采样 50 万次），由 PCLK 分频后的 ADC 时钟决定；
• 量程：模拟输入电压 0~3.3V（单极性）；
• 转换时间：公式为 5/(PCLK/(预分频值+1))（10 位转换需 5 个 ADC 时钟周期）。

ADC 工作模式

ADC有五种工作模式，采用不同方式采集信号

核心寄存器

通过下面的寄存器配置可以控制ADC

触摸屏坐标采集

通过 “等待中断模式检测触摸→自动 XY 模式采集坐标→UART 输出结果” 实现触摸屏触控采集，完整流程如下：

步骤 1：系统时钟配置

• 设置分频比：FCLK:HCLK:PCLK=1:3:6；
• 配置 MPLL：Fin=12MHz→FCLK=202.8MHz→PCLK=33.8MHz（ADC 时钟源）。

步骤 2：UART 初始化

• 配置 UART0 为 115200bps、8N1、禁用 FIFO，用于坐标数据输出。

步骤 3：ADC + 触摸屏初始化

1. 配置 ADCDLY：设置延时值（如 50000，对应 13.56ms）；
2. 配置 ADCCON：预分频使能 + 预分频值 39（ADC 时钟 = 33.8MHz/40≈845KHz）+ 普通模式；
3. 配置 ADCTSC：设为等待中断模式（0xD3），检测触摸按下；
4. 中断配置：映射 ADC 中断向量→清除未决位→开启 INT_ADC/INT_TC 中断。

步骤 4：中断服务程序（核心）

1. 关中断：避免嵌套干扰；
2. 切换模式：ADCTSC 设为自动连续 XY 坐标转换模式；
3. 启动 ADC：命令启动（ADCCON [0]=1），查询转换完成标志（ADCCON [15]=1）；
4. 读取数据：循环 5 次采集 X/Y 坐标，存入 ADCDAT0/1；
5. 输出数据：通过 UART 打印 5 组坐标；
6. 恢复模式：重置 ADCTSC 为等待中断模式，清除中断标志并重新开中断。

步骤 5：关闭触摸屏

• 关中断→配置 ADCCON 为备用模式（低功耗）。

[!tip]

1. ADC 核心：以逐次逼近式为基础，通过 PCLK 分频控制转换速率，10 位分辨率满足大多数嵌入式模拟采集需求；
2. 触摸屏核心：复用 ADC 通道，通过电阻分压原理实现坐标采集，结合中断模式实现触摸事件的高效检测；
3. 编程关键
   • 时钟配置：预分频值需保证 ADC 时钟≤2.5MHz（最大转换速率）；
   • 模式切换：等待中断模式（检测触摸）与自动 XY 模式（采集坐标）的配合；
   • 中断管理：正确清除未决位、开关中断，避免漏触发 / 重复触发；
