无线局域网 (WLAN)

无线局域网（WLAN）在受限地理区域内实现了高效的无线连接。物理层的不可变性决定了上层协议设计的逻辑边界。

无线局域网概述与战略定位

WLAN 的本质是利用无线介质实现终端主机的互联。通常指采用无线传输介质的计算机局域网

它将计算机网络的“资源共享”属性与无线通信的“移动便捷”属性相结合。

WLAN 的优劣势对比分析：

无线局域网（WLAN）的两种核心分类方式：按频段分类和按业务类型分类，以及按网络拓扑和应用要求

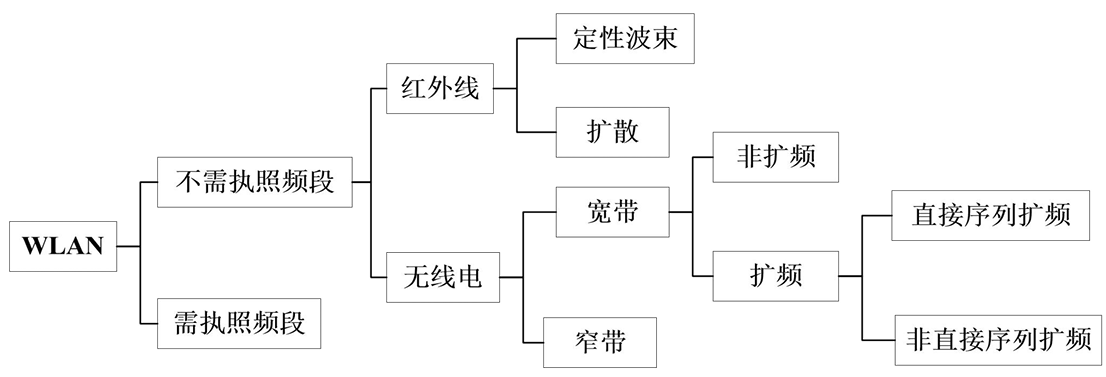

• 按频段（及传输技术）：需执照频段 (Licensed)和不需执照频段 (Unlicensed)：即我们前面学过的 ISM免费频段（如2.4GHz、5GHz）

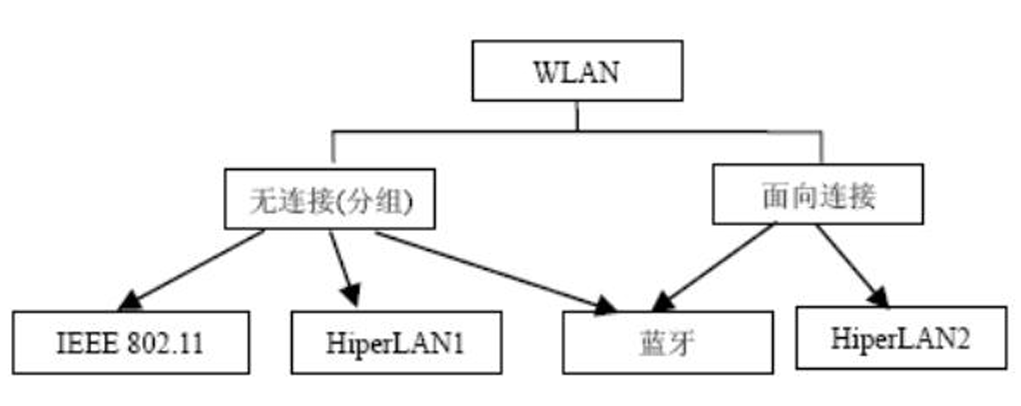

• 基于网络层和数据链路层的通信逻辑，决定了网络是更适合传“普通数据”还是“音视频流”

  无连接 / 分组不需要事先建立端到端的专有连接，数据被切分成一个个“分组（包）”独立发送，尽力而为。

  面向连接发送数据前，必须先在收发双方之间建立一条逻辑上的“专有通道”。



• 根据网络拓扑和应用要求，分为对等、基础架构、 接入、中继等

• WLAN应用分室内和室外两类；或者三种应用目的： 接入，网络无线互联，定位

WLAN 组成要素与拓扑架构，核心服务

• 核心组件： 站 (STA)、无线接入点 (AP)、分布式系统 (DS)、无线介质 (WM)。
• STA即终端，AP则是基站

此外覆盖区域范围称服务区(SA)，移动站无线收发信机及地理环境确定的通信覆盖区域称基本服务区 (BSA)或小区(Cell)，是网络最小单元。一个BSA 内相互联系、相互通信一组主机组成基本服务集 (BSS)。

服务集架构对比：

BSSID 与 SSID：SSID 是无线网络的逻辑名称，BSSID 用于在底层区分不同的 AP 实体；同一重叠区域内不能出现同名的独立 AP，否则会引发命名冲突导致网络瘫痪。

• 拓扑分类：

  1. 分布对等式拓扑（Ad-Hoc / IBSS）：典型的“去中心化”，不需要任何 AP 基站，设备与设备之间直接点对点通信

     • Ad-hoc 自组网： 去中心化、按需构建。常用于车联网 (V2V) 防碰撞及无网络环境下的工厂机器人协作。

  2. 基础架构集中式：以 AP 为中心。所有通信必须由 AP 转接

     • 特点： 站点通信须经 源站→AP→目标站 的两跳过程，增加延迟。
     • 优缺点： 可管理性与可伸缩性强；但存在单点故障风险（AP 损坏则全网瘫）和两跳时延

WLAN 的两套核心服务（STA 服务与 DS 服务）

• STA 服务（管“进门”与“保密”）

  认证 (Authentication)：因为无线网没有物理网线，所以必须先验证身份才能连接。保密 (Privacy)：空气介质谁都能监听，所以强制要求采用 WEP、WPA 等加密机制，防止数据被窃听。解除认证 (Deauthentication)：终止连接。

• DS 服务 / DSS（管“找人”与“漫游”）

  关联 (Association)：一个 STA 接入网络前，必须先“挂靠”到一个特定的 AP 上，DS 根据这个映射表来分发消息。任一瞬间，一个手机只能关联一个 AP。重新关联 (Reassociation)：当您拿着手机从一楼走到二楼（跨越不同 AP 的覆盖区）时，触发的“漫游切换”过程。分布 (Distribution) 与 集成 (Integration)：负责在庞大的 ESS 内部找人，或者将无线数据转换发送到外网的有线局域网（集成）中。

IEEE 802.11MAC层

提供可靠数据传输。MAC帧交换协议保障无线 介质上的数据传输可靠性。

共享介质访问的公平控制，通过两种访问机来实现：

• 基本访问机制，即分布式协调功能 (DCF)；
• 集中控制访问机制，即点协调功能 (PCF)。

安全服务具体使用WEP等保护数据传输。

DCF（分布式协调）

• DCF是基础协议，核心是载波监听多路访问/冲突避免 (CSMA/CA)，包括载波检测、帧间间隔和随机退避。
• 自组织网和基础架构网中超帧的竞争期使用，支持异步服务
• 每个节点使用CSMA分布接入算法，各站竞争信道使用。

为避免冲突，MAC子层规定所有站完成发送后必须等待一个短时间(继续监听)才能发送下一帧，该时间称为帧间间隔(InterFrame Space，IFS)。

DCF有两种工作模式：CSMA/CA和RTS/CTS

IEEE 802.11：4种IFS

用“等待时间”划分特权 —— 四大帧间间隔：为了避免冲突，系统规定：信道一旦空闲，谁都不能立刻抢，必须先等一小段时间 (IFS)。在这个机制里有一个铁律：等待的时间越短，你的优先级就越高！

四种 IFS 的时间长度关系为：SIFS < PIFS < DIFS < EIFS。

1. SIFS (短 IFS - 最优先)：时间最短，特权最高。它专门留给不能被打断的紧急通信，比如接收方回复 ACK 确认帧、或者 CTS 清除发送帧。因为等得极短，别人还没反应过来它就发出去了，成功防止被“插队”。
2. PIFS (PCF IFS - 次优先)：等于 SIFS + 1个时隙。这是专门给 AP（路由器）在 PCF（无竞争轮询）模式下使用的。这保证了中心路由器总是比普通手机/电脑能更快抢到信道。
3. DIFS (DCF IFS - 普通优先级)：等于 SIFS + 2个时隙。这是普通设备在正常发送普通数据报文时，必须熬过的基础等待时间。
4. EIFS (扩展 IFS - 惩罚期)：时间最长。如果设备刚才收到了一个出错的烂帧，它就会被关“小黑屋”，必须等待最长的 EIFS 时间才能发下一帧。这既是惩罚，也是为了给网络重新同步留出时间。

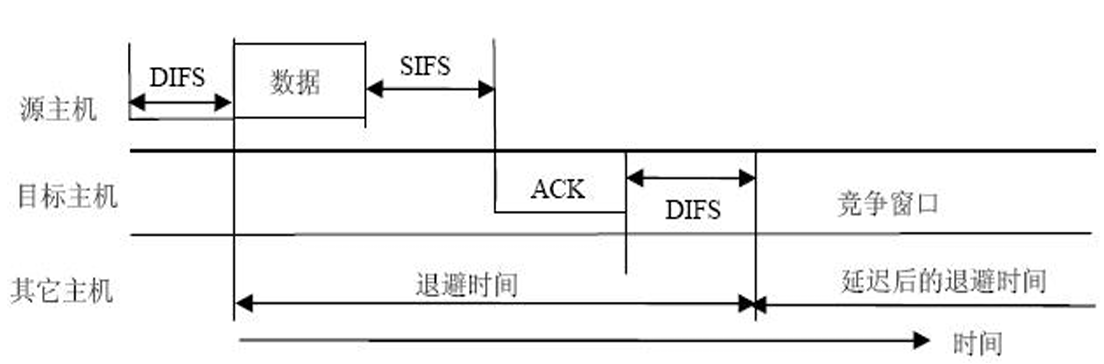

CSMA/CA 工作全流程

普通终端（手机、电脑）在 DCF 模式下发数据的标准流程

1. 听信道 (载波侦听)：发包前必须先“听”信道是否干净，确认没人说话。通过虚拟载波侦听(VCS)读取别人报头里的“占用时间”字段NAV，而物理载波侦听(PCS) 即检测电磁信号强度
2. 等 DIFS：信道空闲后，普通数据必须先老老实实等完一个 DIFS 的时间
3. 掷骰子 (随机退避)：等完 DIFS 还不能直接发！为了防止几个人同时等完一起发造成严重撞车，每个人必须在竞争窗口（CWmin 到 CWmax）里随机抽一个数字（退避间隔 BI）进行倒数。信道空闲就减1，信道被抢就冻结。谁先倒数到 0，谁就发包，同时一旦开始发送，就必须一口气发完，中途绝不能被打断
4. 拿回执 (ACK 确认)：接收方收到数据后，经过极短的 SIFS 时间，必须立刻回传一个 ACK。因为 SIFS 时间最短，拥有绝对的最高优先级，防止了其他设备在这个间隙插队
5. 撞车惩罚 (CW 加倍)：如果在规定时间内没收到 ACK，说明在空中撞车了！此时系统会实施惩罚：让该设备的竞争窗口 (CW) 上限直接翻倍，然后再重新“掷骰子”。窗口变大，抽到大数字的概率增加，从而强行把大家的发送时间错开，减少再次冲突的概率。

一听（PCS/VCS） -> 等一等（DIFS） -> 掷骰子（CW中随机抽BI倒数） -> 发数据 -> 等一瞬（SIFS） -> 拿回执（ACK） -> 没回执就惩罚（CW加倍重传）

RTS/CTS（请求发送/清除发送）预约机制

RTS/CTS 就是专为“运送超大件包裹”和“解决隐藏节点问题”而设计的VIP专属信道预约服务。

1. 第一步：RTS（请求发送，Request to Send）

   动作：站 A 在等完 DIFS 且倒数结束后，不直接发真实数据，而是先向站 B 发送一个 RTS 信号，包括持续时间等

2. 第二步：CTS（清除发送，Clear to Send）

   动作：站 B 收到 RTS 后，向周围所有节点广播一个 CTS 信号。全体静音（更新NAV计时器进入静止态）

3. 第三步：DATA（数据传输）

   动作：A 收到 CTS 后，立刻开始发送真正的长数据报文。由于周围其他站都在“静止态”，所以绝对安全，不会撞车。

4. 第四步：ACK（确认接收）

   动作：B 完整接收数据后，向周围广播 ACK 确认帧

RTS与CTS的帧结构小避免大量额外开销

[!note]

RTS/CTS 的适用场景与“阈值”概念（防坑指南）是不是所有通信都要用四次握手？

绝对不是！ 就像您寄一封普通的信（短报文），直接丢进邮筒（普通 CSMA/CA）就行了，不需要专门雇个保安去前面开路（四次握手），否则开路的成本比送信本身还高。

RTS 阈值（Threshold）：在实际的路由器中，会设定一个字节大小的阈值。只有当要发送的数据包长度大于这个阈值（通常是大文件），或者网络中冲突极其严重（隐藏节点多）时，系统才会启动 RTS/CTS 机制。如果是短报文，RTS/CTS 带来的额外开销反而会严重拖慢网速。

DCF 工作全流程

分布式协调功能 (DCF) 解决了无线信道的排他性访问问题：

1. 物理载波监听 (CCA)： 侦听电磁场能量，低于阈值（如 -82dBm）则视为空闲。
2. 虚拟载波监听 (NAV)： 读取报头中的 Duration 字段并更新 NAV 计时器，期间静默。
3. 等待帧间间隔 (IFS)： 空闲后需等待 IFS（如 DIFS/SIFS，不同帧优先级不同）。
4. 随机回退 (Backoff)： 从竞争窗口 (CW) 抽取随机数，乘以 Slot Time 开启倒计时。
5. 计时器冻结 (Freeze)： 倒计时仅在信道空闲时递减；若被占用，计时器立即冻结，待空闲并过 IFS 后继续。
6. 发送与重传： 归零时发送。若未收到 ACK（冲突），则将 CW 窗口上限翻倍（CWmin 至 CWmax），重新开始。

[!tip]

EDCA（增强型分布式信道访问，Enhanced Distributed Channel Access） 是 IEEE 802.11e 标准中专门为了支持 QoS（服务质量） 而对传统 MAC 层协议进行的重要改进

EDCA 的出现就是为了打破DCF绝对公平，给音视频等对时延敏感的业务赋予“VIP 抢占特权”

将数据分为 4 类优先级：音频（Voice）、视频（Video）、尽力而为（普通数据）、背景流（如后台下载）。核心规则非常简单：优先级越高，系统分配给它的等待时延就越小

1. 用 AIFS 代替 DIFS (不等长起跑线)

   在 EDCA 中，发包前等待的时间改成了 AIFS（仲裁帧间间隔，Arbitration IFS）。特权体现：AIFS 的值是根据业务类型动态变化的。高优先级业务（如实时多媒体）的 AIFS 值非常小，而低优先级业务的 AIFS 值大

2. 差异化的竞争窗口 CW (作弊骰子)

   高优先级业务被分配的起始竞争窗口（CWmin）和最大竞争窗口（CWmax）都要比普通业务小得多,。

点协调功能 (PCF)

DCF（分布式协调）是“大家凭运气掷骰子抢信道”，那么这里的 PCF 就是“由 AP 充当交警，大家排队按名字叫号”

PCF 是一种集中式协调的信道接入机制，它的绝对核心是路由器（AP）

1. 建立无争用周期 (CFP)：AP 中的点协调器会周期性地建立一个“无争用周期 (CFP)”。在这个周期内，大家不需要去竞争抢信道，一切由 AP 说了算。
2. 利用 NAV静默设备：在 CFP 期间，AP 会向周围所有节点发送信号，强制将所有邻近站点的 NAV（虚拟载波监听闹钟）直接设定为 CFP 的最大期望时长。这就等于强制让所有普通设备进入“静默等待”状态。
3. 特权等待时间 (利用 PIFS)： PCF 机制使用的帧间间隔，小于普通设备在 DCF 模式下使用的帧间间隔（即我们上节课学的：PIFS < DIFS）。AP 等待的时间更短，所以能抢先截断普通设备的竞争，夺取信道控制权。

在 AP 控制了信道（进入 CFP 时段）之后就可以点名轮询即挨个轮询各个站点，询问“你有没有数据要发送？”。

站点只有在被 AP “点到名”的时候，才允许把自己的数据发出去，这就从根本上杜绝了数据在空中撞车的情况。

所以存在一些问题：死板的等待机制错过需等待，高延迟，非常不利于时延敏感类型通信

IEEE 802.11 协议标准与演进

• 微波频段背诵区： 300MHz - 300GHz。对应分米波、厘米波、毫米波。

• WiFi 标准演进表：

  | 标准编号 | 商业名称 | 工作频段 | 最高理论速率 | 🌟 核心新增技术与特点解析 | | ------------ | ---------- | ------------------- | ------------ | ------------------------------------------------------------ | | 802.11 | - | 2.4 GHz | 2 Mbps | 初代微波和红外线标准，速率极低，奠定基础。 | | 802.11b | WiFi 1 | 2.4 GHz | 11 Mbps | 普及的第一代标准，但 MAC 层参数较大（CWmin=31，Slot=20μs），盲等时间长。 | | 802.11a | WiFi 2 | 5 GHz | 54 Mbps | 转移至无干扰的 5GHz 频段；MAC层参数优化（CWmin=15，Slot=9μs），大幅提升发包效率。 | | 802.11g | WiFi 3 | 2.4 GHz | 54 Mbps | 回归 2.4GHz 频段，引入 OFDM 技术，在拥挤频段实现高速率，向下兼容 802.11b。 | | 802.11n | WiFi 4 | 2.4 / 5 GHz | 600 Mbps | 1. 首次引入 MIMO (多入多出)，利用空间分集成倍提速；

  2. 引入 帧聚合 (A-MSDU/A-MPDU)，减少 ACK 确认帧数量，降低开销。 | | 802.11ac | WiFi 5 | 5 GHz | 6.77 Gbps | 1. 160MHz 超大带宽（比11n大3倍）；

  2. 256-QAM 调制，每符号传8bit；

  3. 引入 下行 MU-MIMO 和 波束赋形 (Beamforming)，可同时定向服务多个终端。 | | 802.11ax | WiFi 6 | 2.4 / 5 GHz | 9.6 Gbps | 1. 引入蜂窝网的 OFDMA，将信道划分为资源单元(RU)，改善密集用户并发体验；

  2. 1024-QAM 调制；

  3. 上下行 MU-MIMO；

  4. BSS颜色机制 降低同频干扰；

  5. TWT (目标唤醒时间) 助物联网节能。 | | 802.11be | WiFi 7 | 2.4 / 5 / 6 GHz | 30 Gbps+ | 1. 新辟 6GHz 频段，最大带宽翻倍至 320MHz；

  2. 4096-QAM 调制；

  3. MLO (多链路操作)，终端可跨频段(如同时连5G+6G)并发收发，极大降时延防冲突；

  4. MRU (多资源单元) 与前导穿刺机制，提升抗干扰和频谱利用率。 |

  重点了解：

  | 子标准编号 | 专注领域 | 核心功能与应用场景 | | --------------- | ------------------- | ------------------------------------------------------------ | | 802.11e | QoS (服务质量) | 引入了 EDCA 机制 和 AIFS，为数据流设置优先级，确保音视频多媒体的优先传输。 | | 802.11i | 安全防护 | 针对无线网安全漏洞，弥补了 WEP 的不足，提供增强的安全加密机制。 | | 802.11p | 车联网 (V2X) | WAVE 标准，专门用于车载环境的无线接入，去除了繁琐的握手认证以满足极低时延要求。 | | 802.11s | 网状网络 (Mesh) | 支持无线 Mesh 拓扑，包含拓扑学习、路由转发等，是多 AP 协同覆盖的基础。 | | 802.11ad/ay | 毫米波 (60GHz) | 采用 60GHz 高频，速率可达 7Gbps~20Gbps，但绕射能力极差，仅限单个房间内（5米左右）的高清音视频传输。 | | 802.11ah | 物联网 (IoT) | 采用 低于1GHz 频段，牺牲速率（100kbps）换取 长达 1km 的穿墙覆盖，单 AP 支持上千设备，适合智慧城市。 |

802.11a 为什么比 802.11b 快？

从 MAC 层的参数来解释：

• 802.11b 的参数：起始竞争窗口（CWmin）为 31，时隙（Slot Time）为 20微秒。
• 802.11a 的参数：起始竞争窗口（CWmin）大大缩减为 15，时隙（Slot Time）缩减为 9微秒。

结论：因为 802.11a 抽取的随机数基数更小，且每倒数一步的时间更短，这使得设备发包前的盲等时间大幅减少，倒数更容易快速归零，从而发包效率和整体网速远高于 802.11b。
